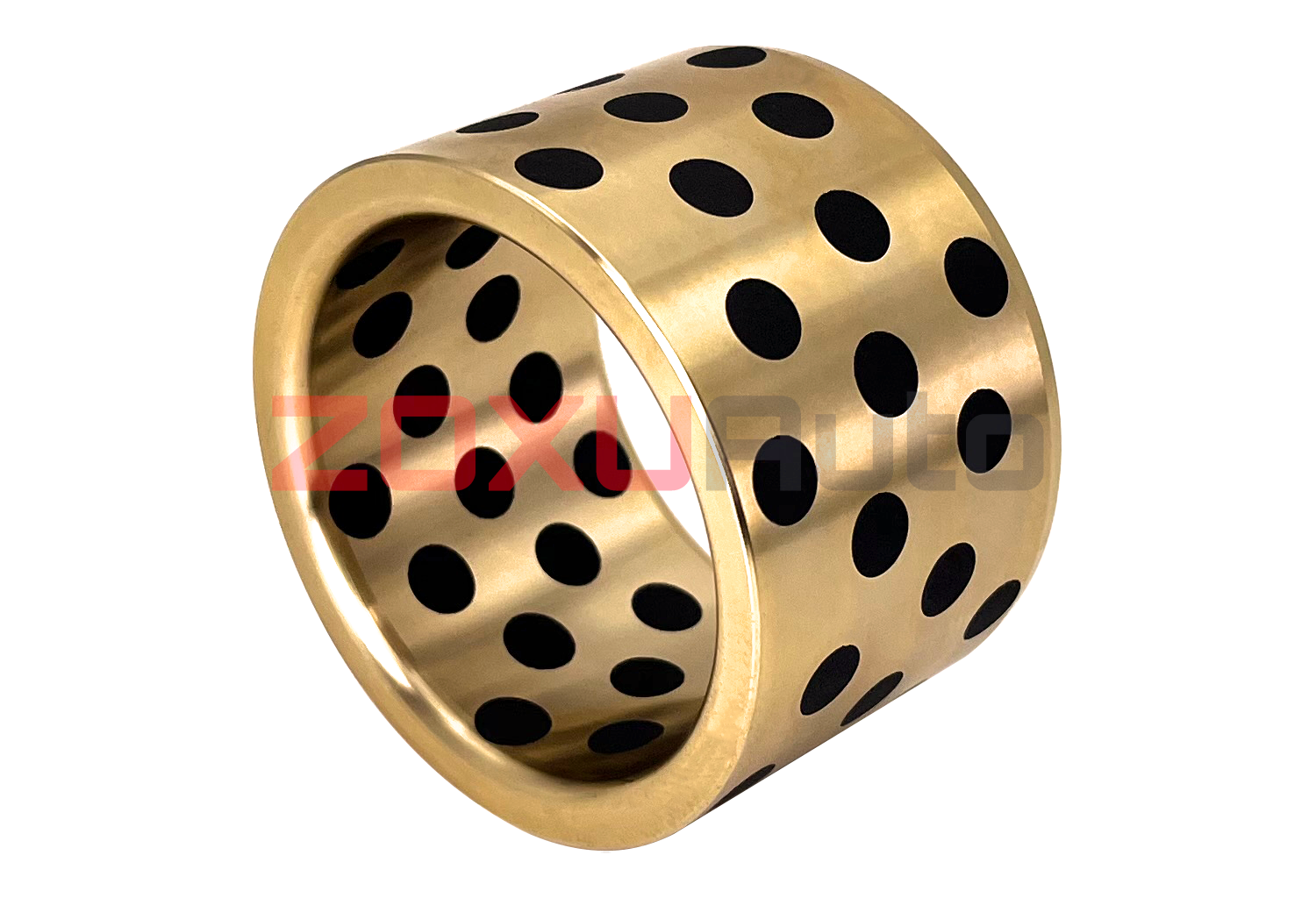

铜合金无油衬套｜石墨铜套自润滑轴承介绍

东莞朝旭生产的铜合金无油衬套，也常被行业称作石墨铜套、自润滑耐磨导套，属于金属系黄铜滑动轴承品类。产品主体选用高力黄铜基材，内部镶嵌固体石墨润滑剂，依靠材料自带的石墨实现自润滑效果，区别于传统需要持续供油的轴套结构。

这类自润滑轴承无需频繁加注液态润滑油，适配高负荷、低速运转工况，运行状态稳定。整体结构紧凑，耐磨性能突出，能有效防止运动副卡死，非常适合安装空间受限、后期难以维护的狭小装配场景，满足设备免维护设计需求。

产品基础技术参数

材质类型：铜合金镶嵌石墨、金属系黄铜
适用润滑条件：无润滑工况、定期补油润滑工况
配合公差

轴配合公差：d8 /e7 /g6 /f8
安装孔公差：H7
内径公差等级：F7

承载与运行限值

容许最大表面压力 P：29N/mm²（动） / 98N/mm²（静）
容许最高线速度 V：0.5m/s（干） / 1.0m/s（油）
容许最大 PV 值：1.65

工作温度

无润滑环境：-40℃～150℃
定期润滑环境：-40℃～200℃

适用环境：标准环境、油中环境

主要应用领域

铜合金无油衬套凭借稳定的自润滑耐磨特性，应用场景覆盖面广。常配套自动化设备、工程机械、医疗器械、模具、注塑机、气动液压元件等设备。很多设备设计师优先选用石墨铜套替代普通铜套，省去油路布局，简化整机结构，降低后期维保工作量。

选型简要说明

在设备选型时，需要结合负载大小、运行速度、温度以及润滑条件综合考量。无油工况下应当控制 PV 值不超过上限，温度控制在 150℃以内；如果具备定期补油条件，可适当放宽温度上限至 200℃，同时进一步延长耐磨导套使用寿命。安装环节严格遵循既定配合公差标准，避免间隙过大或者过盈量异常引发异响、磨损加快等故障。

东莞朝旭可按需定制各类规格铜合金无油衬套，石墨铜套自润滑轴承支持尺寸调整，适配自动化、液压注塑等不同设备的配套需求，解决狭小空间免维护旋转、直线滑动部位的耐磨支撑难题。
