直线轴承的优点与用途是什么？

直线轴承是一种用于直线运动的轴承，通常与圆柱形导向轴配套使用。它的基本作用，就是让安装在轴承上的零件沿着圆轴做直线往复运动。

与普通滑动衬套不同，常见的金属直线轴承内部装有滚珠。运动时，滚珠在轴承内部循环，并与圆轴形成滚动接触。由于滚珠与轴之间主要是点接触，因此运动时的摩擦阻力较小，可以实现比较轻便的直线运动。

简单理解，可以把它看成一个“套在圆轴上的滚珠轴承”。只不过普通滚动轴承主要用于旋转运动，而直线轴承是让轴承沿着圆轴做直线运动。

一、直线轴承是怎么工作的？

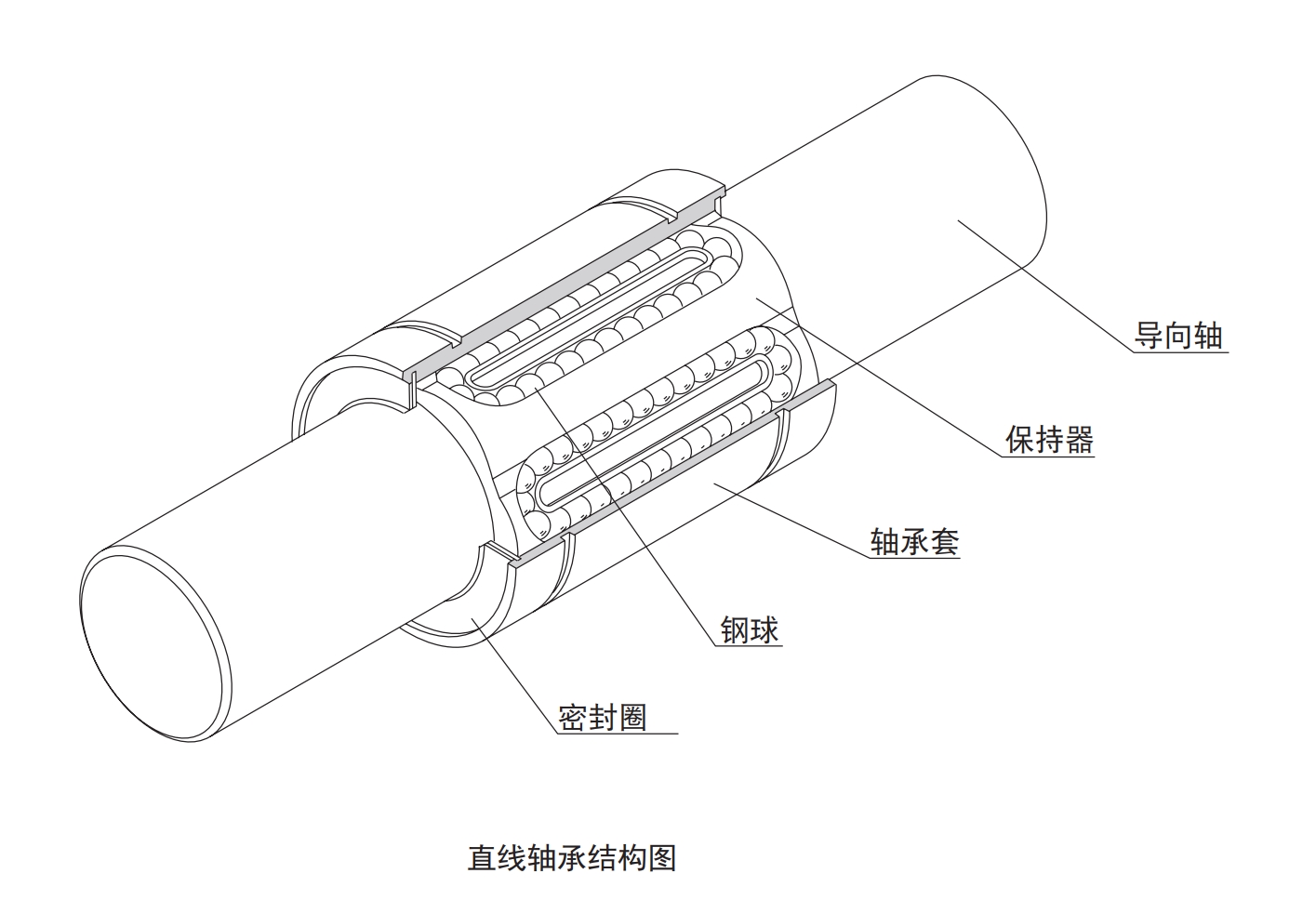

直线轴承通常由外套、保持架、滚珠和密封件等部分组成，并与经过精密加工的圆柱形导向轴配合使用。

当轴承沿圆轴移动时，承载区域内的滚珠与轴表面接触并滚动。随着轴承继续移动，滚珠在内部循环，从而让轴承可以进行连续的直线往复运动。

例如，在一台自动化设备上，如果需要让一个小型滑台沿固定方向前后移动，可以在滑台上安装直线轴承，再配合一根精密圆轴。滑台移动时，直线轴承内部的滚珠随之循环，滑台就能够沿圆轴平稳移动。

这种结构比较直观，安装和更换也相对方便，因此在很多需要直线导向的设备中都能看到。

二、直线轴承有哪些优点？

直线轴承比较明显的特点是摩擦阻力小，运动比较轻便。

这是因为滚珠与圆轴之间采用滚动接触，而不是轴承表面与轴直接滑动摩擦。滚珠与轴之间的接触区域较小，在合适的载荷和润滑条件下，可以获得较低的运动阻力。

对于一些需要频繁往复运动的机构，这一点比较实用。

比如自动测量设备中的移动平台，需要带着传感器沿固定方向反复移动。如果导向部位的摩擦阻力较大，就可能增加驱动负载，也会影响运动的灵活性。采用直线轴承与精密圆轴配合，可以让移动部件比较轻松地完成往复运动。

另外，直线轴承与圆轴的配合方式比较简单。标准型号通常具有一定的互换性，实际维护时，如果轴承或圆轴出现磨损，可以根据型号和尺寸进行更换。

三、为什么直线轴承承载能力相对有限？

直线轴承的优点和它的结构是分不开的。

滚珠与圆轴之间属于点接触，接触面积比较小。因此，在获得较小摩擦阻力的同时，其承载能力也会受到限制。原始的点接触结构尤其适合轻载、平稳的直线运动。

这也是直线轴承选型时需要注意的问题。

例如，一台设备需要推动一个较轻的滑台往复运动，直线轴承通常比较容易满足要求。但如果移动部件本身很重，同时还存在较大的冲击、振动或者偏载，就不能只看轴承内径和外径，而要进一步核对额定载荷、使用寿命以及安装方式。

有些改进型直线轴承通过改变滚珠承载结构，可以提高承载能力，因此不能把所有直线轴承都按照同一个承载水平来判断。具体还是应该以产品型号和制造商提供的参数为准。

四、直线轴承适合哪些设备？

直线轴承主要用于需要直线往复运动和导向的机构。

比较常见的一类是办公自动化设备和精密仪器。例如打印、扫描、测量等设备内部，都可能存在需要沿固定方向移动的部件。

在测量设备中，直线轴承可以用于移动测量头或其他执行部件，使其沿圆轴做直线运动。对于数字化三维测量仪器等设备，直线运动的平稳性和重复性都会直接影响设备的使用效果，因此导向轴和直线轴承之间的配合也需要进行合理选择。

工业设备中的应用也比较多，例如多轴钻床、冲压设备、刀具磨床、印刷机械、食品包装机械等。一些设备上的移动部件需要进行直线往复运动，就可以采用圆轴加直线轴承的结构。

此外，在自动化设备中，直线轴承也常用于简单的推拉、定位和移动机构。例如一个气缸推动滑块前后移动，直线轴承可以配合导向轴承担导向作用，让滑块沿指定方向运动。

五、直线轴承并不是所有直线运动场合都适合

虽然直线轴承摩擦阻力小、运动轻便，但它也有使用条件。

首先，需要注意载荷。如果设备存在较大的冲击载荷或者明显的偏载，需要确认直线轴承的承载能力是否满足要求。部分标准直线轴承更适合轻载、平稳的工作环境。THK的产品资料也明确指出，标准直线轴承适用于不承受明显振动和冲击的设备，并不适用于需要承受旋转载荷的场合。

其次，圆轴本身也很重要。

直线轴承不是单独工作的，导向轴的直径、硬度、表面精度以及直线度都会影响实际使用效果。对于滚珠直线轴承来说，如果圆轴硬度不足，可能导致轴表面较快磨损，同时影响轴承的使用寿命。

因此，实际选型时不能只购买一个“直线轴承”，而应该把直线轴承、导向轴、安装座以及实际载荷作为一个整体来考虑。

六、直线轴承与无油衬套有什么区别？

在实际选型过程中，直线轴承和无油衬套有时容易被混在一起。

两者虽然都可以与圆轴配合实现直线运动，但工作原理并不一样。

常见的金属直线轴承内部有滚珠，主要依靠滚动接触实现低摩擦直线运动。

无油衬套则属于滑动轴承，轴与衬套之间主要是滑动接触，通过材料本身的自润滑性能或固体润滑剂来降低摩擦和磨损。

因此，如果设备比较重、运动速度较低，或者存在一定的冲击和振动，不能简单认为直线轴承一定更合适。相反，如果机构需要轻载、低摩擦、灵活的直线往复运动，滚珠直线轴承往往更值得考虑。

具体选择哪一种，还是要根据载荷、速度、运动方式、工作环境以及维护条件来判断。

七、直线轴承选型时需要注意什么？

直线轴承的选型通常需要关注几个基本参数。

首先是圆轴直径。直线轴承必须与相应规格的导向轴配合，轴径不同，轴承型号也不同。

其次是载荷。需要根据移动部件的重量、外部作用力以及运动过程中可能产生的冲击来计算，而不能只按照静止状态下的重量选择。

然后是运动速度和行程。如果设备需要高速、频繁往复运动，还需要结合轴承的额定参数判断是否满足要求。

另外，还需要考虑安装精度、导向轴硬度、润滑方式以及工作环境。如果设备存在粉尘、切屑或其他污染物，还需要考虑密封结构和防护措施。

这些条件都会影响直线轴承的实际使用效果和寿命。

总结

直线轴承是一种与圆柱形导向轴配合使用的直线运动部件。常见的滚珠直线轴承通过滚珠与轴之间的滚动接触，将轴承与圆轴之间的相对运动变成较低阻力的直线运动。

它比较适合办公自动化设备、测量仪器、包装设备、印刷机械以及各种自动化设备中的直线移动机构。

直线轴承的特点比较明确：运动阻力小、移动轻便，但承载能力和抗冲击能力需要结合具体结构和型号判断。

因此，在实际应用中，不应只关注直线轴承本身，还要同时考虑导向轴的精度、硬度、载荷、速度、安装方式和工作环境。只有轴承与导向轴、设备工况相互匹配，才能达到预期的直线运动效果。
