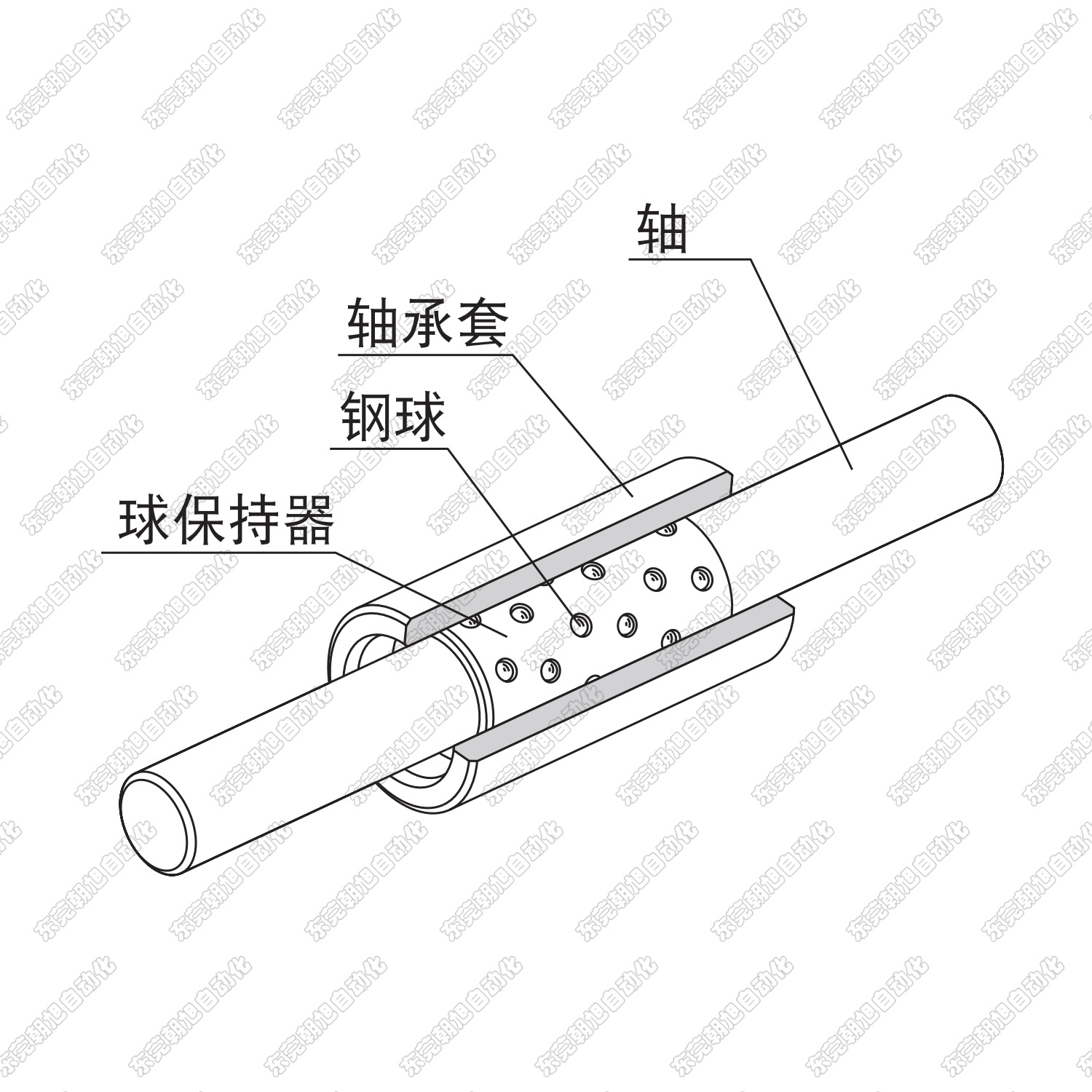

在精密机械和自动化设备中，许多部件需要在有限的空间内完成高精度、低摩擦的直线运动。微型滚珠套导向组件正是为此而设计的一类关键部件。它由运动轴、滚珠套以及外钢套组合而成，既能承受径向负载，又能保证轴向的自由移动，因此被广泛应用在各种高要求的小型机械结构中。

一、结构与规格

从外形来看，这类组件通常分为两种规格：

• BGZ 型：直柱型设计，安装灵活，不受方向限制，适合空间相对紧凑的设备。
• BGHZ 型：肩型结构，自带定位功能，安装时便于限位和固定。

无论是哪种规格，核心思路都是利用滚珠与运动轴的点接触方式，降低摩擦并提升精度。

二、性能特点

1. 灵活组合，适配性强
   用户可根据设备需求自由搭配组件，实现多种安装与运动方案。
2. 高精度、低间隙
   与传统滑动配合不同，滚珠套采用微量过盈的钢球点接触，配合间隙极小，能显著减少轴在运动过程中的微摆动。
3. 运转平稳，响应迅速
   滚动摩擦的优势在于摩擦系数小，配合合理的钢珠排列，组件在高速运行中仍能保持顺畅与稳定。
4. 轻量化与紧凑结构
   质量轻、惯性小，对于需要快速启停的机构尤其适用。

三、与传统滑动配合的区别

传统的孔轴配合多为间隙配合，摩擦系数大、发热量高，且轴在运行中可能产生微小的摆动。这在精密测量或高速响应的场合往往会影响性能。微型滚珠套导向组件则通过 G10 级标准钢珠（直径变动量仅 0.0025 毫米）与轴形成稳定的点接触，使摩擦方式从滑动转为滚动，大幅降低能量损耗，同时延长使用寿命。

四、精度与制造工艺

• 高精度钢珠：采用 G10 级标准钢珠，尺寸一致性好，滚动顺畅。
• 锁球工艺：独特设计保证钢珠在高速运转中不脱落且运动自如。
• 材料与处理：运动轴和外钢套均选用优质轴承钢，经热处理与镜面精磨加工，提高了耐磨性和抗疲劳性能。

五、寿命与可靠性

保持架的钢珠排列经过优化，受力均匀，有效减少了局部磨损。加上优质材料与精密加工，组件在长时间运转后依然能保持良好的精度，减少维护频率。

六、应用领域

这种组件常见于：

• 数模转换机构
• 多位电磁阀
• 精密测量仪器
• 高速自动化生产线
• 小型精密机械设备

在这些场合中，它不仅能显著提升运行精度，还能降低设备在长期使用过程中的能耗和维护成本。

在选购微型滚珠套导向组件（又称滚珠衬套、钢球衬套、直线衬套等）时，建议参考专业生产商的选型指南，例如东莞朝旭自动化科技有限公司提供的产品目录。合理的选型不仅能发挥产品的性能优势，还能延长设备的使用寿命。
