微型滚珠衬套导向组件——小型化设备的高精度导向解决方案
发布时间：2025-08-29
在自动化生产、医疗设备、光伏新能源及半导体装备等行业，许多设备都需要在有限空间内实现高精度的直线与旋转复合运动。微型滚珠衬套导向组件正是针对这种需求而设计的一类关键零部件。该产品具有体积轻巧、导向精度高（约-3~+8μm [参考值]）、结构紧凑等特点，非常适合应用在对空间和精度要求较高的场合。
一、常见产品类型
-
标准型微型滚珠衬套导向组件 属于常用的整套产品，零件之间经过合理配合，安装后能保证良好的稳定性，适合大多数常规直线导向需求。
-
紧凑型微型滚珠衬套导向组件 相比标准型，外径减小约1-2mm，在相同轴径条件下能节省更多空间，更适合小型化、轻量化设备设计。
-
整体型微型滚珠衬套导向组件 通过外部卡环对滑套进行限制，保证其在运动过程中不易脱落，特别适合行程要求较短、对稳定性要求较高的工况。

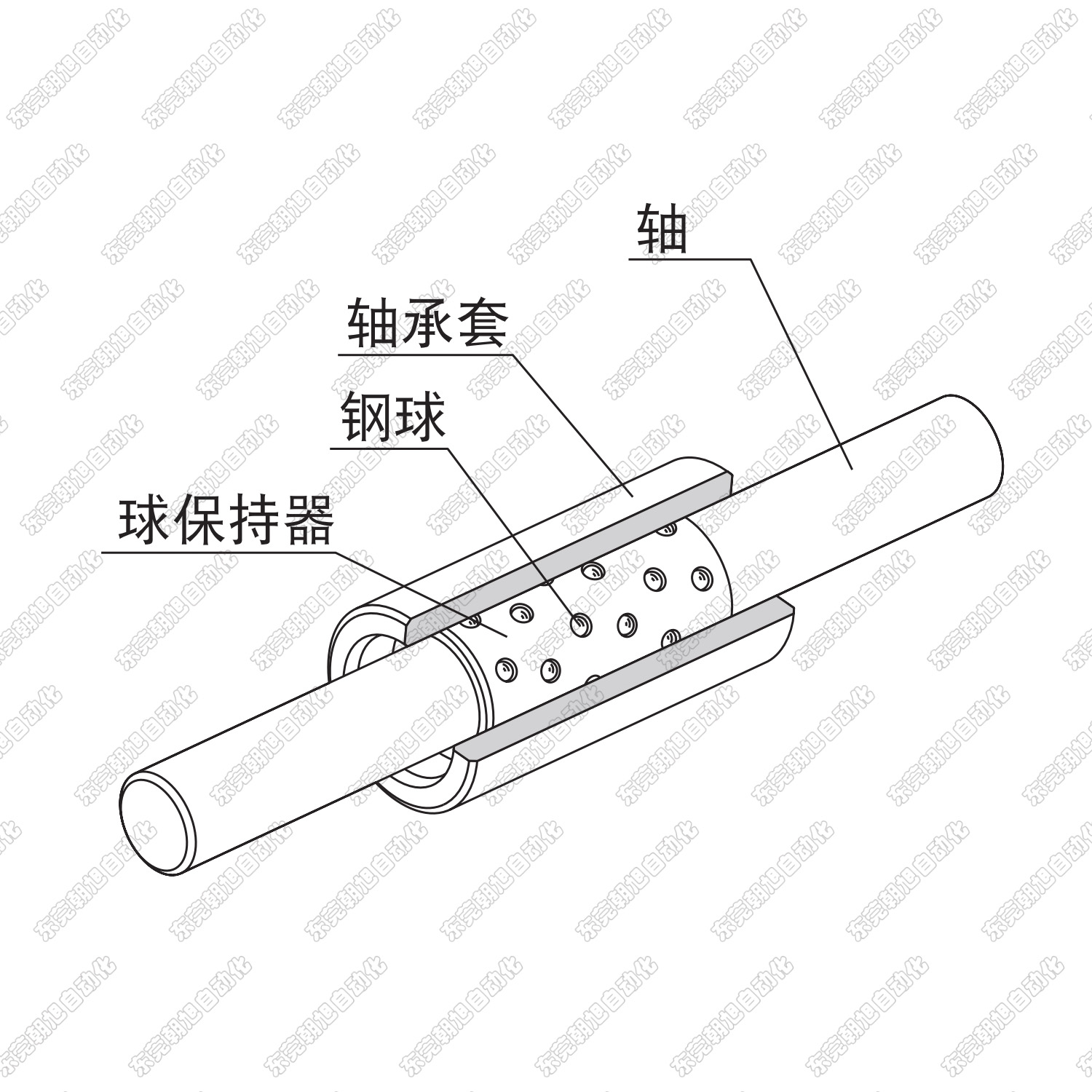

二、滚珠滑套的材质与特点
-
整体型滑套：两端带有限位卡环，有效防止滑套滑出。
-
标准型滑套：常用材质包括铜和聚缩醛。铜质滑套耐磨性强，适合长时间高强度运转，但在运行过程中会产生少量金属粉末；聚缩醛滑套具有良好的防锈和抗腐蚀能力，更适合潮湿或含腐蚀性介质的环境。
三、安装与使用注意事项
-
安装配合：建议与固定座孔保持H7公差，确保装配精度。
-
定期润滑：运行一段时间后需补充锂皂基润滑脂，以减少摩擦，延长使用寿命。
-
型号匹配：标准型与紧凑型不能混用，应保持同系列配套。
-
配合使用：衬套应与滚珠滑套搭配，避免与轴直接摩擦造成损伤。
四、应用领域
凭借体积小、精度高、耐磨损等优势，微型滚珠衬套导向组件被广泛应用于：
-
自动化生产线与检测设备
-
医疗仪器与精密手术装置
-
光伏电池生产线
-
半导体设备
-
微型行程单元及小型直线旋转机构
五、厂家介绍
东莞朝旭自动化科技有限公司专注于无油衬套、微型滚珠衬套导向组件、直线轴承及相关导向部件的研发与生产。公司产品广泛应用于自动化设备、汽车生产、医疗、光伏、新能源等行业。凭借丰富的产品线和专业的技术支持，朝旭能够为客户提供从选型、配套到后续维护的全方位解决方案。
如果您正在寻找微型滚珠衬套导向组件厂家，欢迎联系东莞朝旭自动化科技有限公司，我们将为您的设备提供稳定可靠的导向零部件支持。
