什么是微型滚珠衬套？
发布时间：2025-09-13
微型滚珠衬套，又常被称为微型行程单元、微型直线旋转衬套、袖珍型直线旋转衬套、微型滚珠衬套导向组件、滚珠衬套组件、滚珠滑套、滚珠套等，是一种以滚珠为滚动体的精密直线运动轴承。该产品能够在旋转运动的同时实现轴向直线往复运动，还可进行复合运动，属于小直径、低截面高度的直线导轨系统。
凭借其微小型化、高精度及低摩擦的特点，微型滚珠衬套被广泛应用于各类高端设备，特别是在空间有限、精度要求极高的部位，具有不可替代的优势。

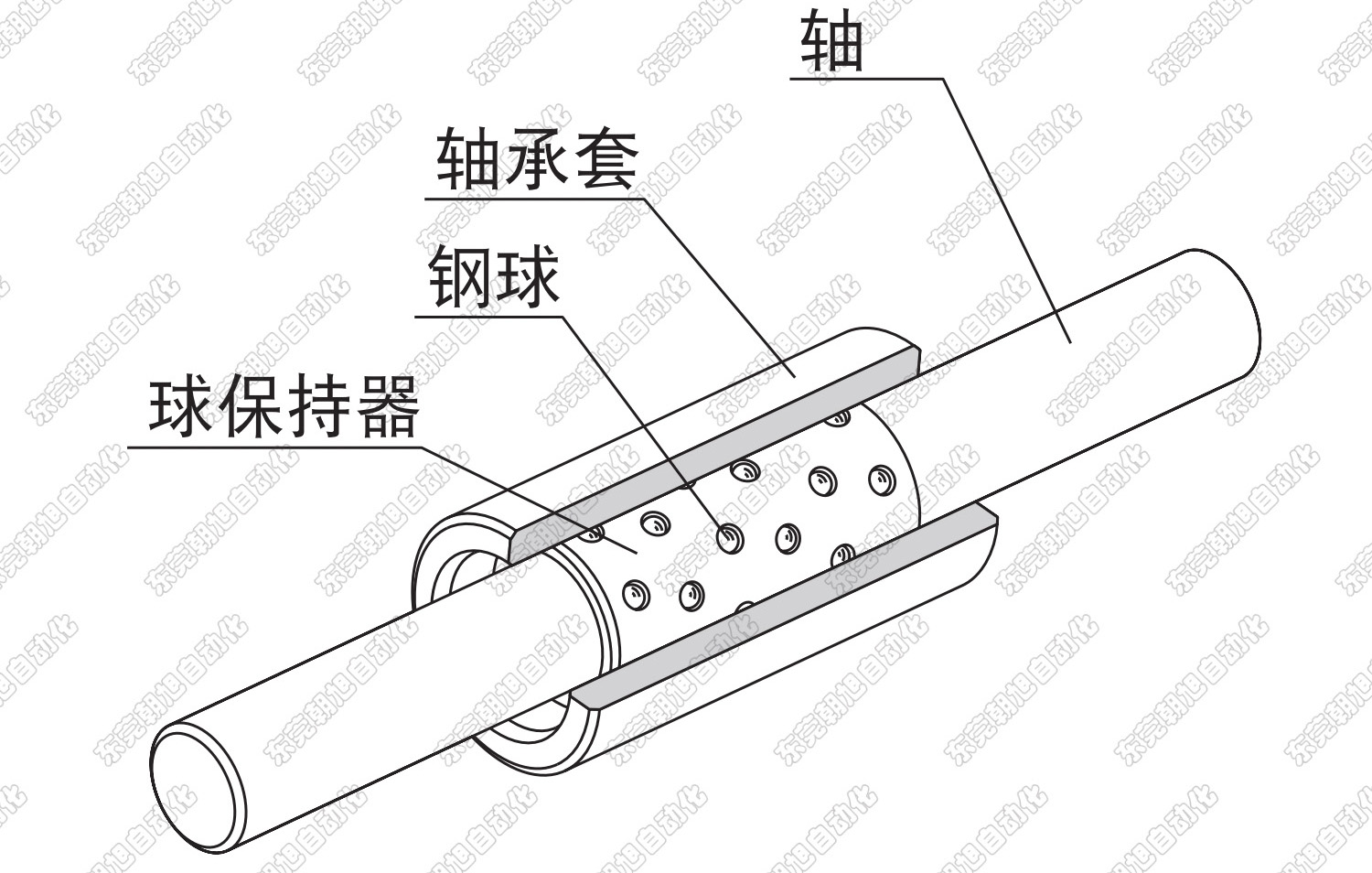

微型滚珠衬套的组成
一套完整的微型滚珠衬套导向组件主要由以下几个部分组成：
-
1. 微型滚珠衬套导向用衬套 以SUJ2或SUS440C不锈钢为基材，经过车削、热处理、无心磨削、绗磨等工艺加工而成。该工艺流程保证了衬套的硬度、耐磨性和精密度，是整个滚珠衬套的基础部件。
-
2. 微型滚珠衬套导向用滚珠滑套（钢球保持架） 采用铜合金或POM工程塑料作为保持架，内部封装直径在0.60至1.0毫米之间的超精密钢球。钢球的圆球度公差可控制在0.0003毫米以内，以确保运动的平稳性和高精度。独特的保持结构可有效防止钢球脱落，提升了产品的可靠性和使用寿命。
-
3. 微型滚珠衬套导向轴（支持定制） 同样以SUJ2或SUS440C为原材料，可根据客户需求定制不同规格。外径精度可达到0至-0.003毫米的范围，为用户提供灵活多样的匹配选择。
微型滚珠衬套的特点
-
1. 体积小，适合紧凑空间：适用于结构紧凑的设备和微型机械。
-
2. 摩擦阻力小，运动顺畅：滚动摩擦代替滑动摩擦，提升运行稳定性。
-
3. 精度高，定位可靠：超精密钢球及高工艺加工保证了优异的导向精度。
-
4. 复合运动能力强：既能实现旋转运动，又能进行直线往返，满足多样化应用需求。
应用领域
微型滚珠衬套凭借其小型化与高精度性能，广泛应用于：
-
1. 各类测量检测设备
-
2. 半导体与IC制造装置
-
3. 医疗器械
-
4. 光学仪器
-
5. 精密机械及自动化设备中的关键部位
在这些领域中，微型滚珠衬套能够保证设备运行的稳定性和高精度，为现代精密工程提供可靠的运动支撑。
结语
微型滚珠衬套（微型行程单元/微型直线旋转衬套/袖珍型直线旋转衬套/微型滚珠衬套导向组件/滚珠衬套组件/滚珠滑套/滚珠套）作为精密直线运动部件，凭借其小巧、高精度、低摩擦的优势，已成为测量设备、IC制造、精密机械等领域的核心元件。
如需进一步了解或选购相关产品，建议参考专业供应商，例如东莞朝旭自动化科技有限公司，为您提供定制化解决方案与技术支持。
