微型滚珠衬套导向组件 —— 精密、低摩擦、紧凑的导向解决方案

一、产品概述

微型滚珠衬套导向组件是一类用于实现高精度直线运动和旋转运动，或两者复合运动的导向部件。通过滚珠成对或交叉排列，组件同时支持直线滑动与绕轴的旋转，适用于微型执行器、微型送料机构、相机/传感器微调机构和各类精密自动化设备。

常见形态包括：滚珠衬套、微型行程单元 MST型、微型直线旋转衬套、以及配套的滚珠滑套与滚珠衬套保持器，能满足不同装配与定位需求。

二、主要特长（为什么选择此类组件）

• ○ 低摩擦的滚动运动：本类产品采用滚珠直接承载载荷且滚珠不循环（非回转循环结构），因此运行时为纯滚动接触，摩擦阻力极小，启动力与驱动功率需求低。
• ○ 高精度定位能力：轴与滚珠间隙参考值仅为 -3 至 +8 微米（-3~+8μm），可实现极小的工作间隙与稳定的重复定位精度，适合精密装配与测量类场景。
• ○ 兼容直线与旋转的复合运动：滚珠成交叉排列后，组件既能提供平稳的直线导向，也能允许一定角度的相对旋转，适合需要微小角位移调整的系统。
• ○ 紧凑型设计：结构设计考虑空间受限的设备，体积小、配装方便，便于在微型平台或多轴集成系统中应用。
• ○ 耐用与低维护：由于摩擦小和结构简化，组件使用寿命长，维护周期延长，适合持续运行的自动化生产线。

三、典型技术规格（参考值）

注：以上为常见参考值，具体数值会随材料、热处理和装配公差而变化，选型时建议提供工作载荷、运动行程和安装空间以便定制化推荐。

四、典型应用场景

微型滚珠衬套导向组件广泛应用于下列场景：

• ○ 高精度微型执行器与微型行程单元（如微型行程单元 MST型）的导向与支撑。
• ○ 精密检测、测量设备中的直线定位与角度微调机构。
• ○ 自动化装配线与点胶、贴片设备中对位与平移运动单元。
• ○ 医疗器械、光学器件或半导体设备中对空间和噪音要求较高的微位移装置。
• ○ 机器人手腕小模组、相机/传感器的微调结构等。

五、选型建议与注意事项

在为系统选型时，建议关注以下几点以保证长期稳定运行：

• ○ 明确载荷与寿命需求：估算径向/轴向载荷与循环次数，选择相应材质与硬度的滚珠衬套。
• ○ 配合润滑或干摩擦要求：若系统要求免维护，应选择自润滑或低摩擦材料，验证在目标环境下是否需要额外润滑。
• ○ 装配与预紧：合理的配合公差与预紧能显著提升定位精度与重复精度，避免因间隙过大导致抖动。
• ○ 温度与环境：高温、潮湿或颗粒污染环境下需要考虑密封设计或选择抗腐蚀材料。
• ○ 兼容微型行程单元 MST型 与 组件互换性：若使用微型行程单元 MST型，确定接口尺寸与固定方式，确保滚珠滑套与保持器的配套可靠。

六、实用对比：滚珠衬套 vs 传统滑动衬套

与传统滑动衬套相比，微型滚珠衬套导向组件在以下方面更具优势：

• ○ 摩擦更小，能耗更低，运动更灵敏。
• ○ 重复定位精度更高，适合精密控制场景。
• ○ 发热与磨损明显降低，维护周期更长。
• ○ 可在有限空间内实现直线与旋转复合动作，应用更灵活。

七、配套件说明（滚珠滑套与滚珠衬套保持器）

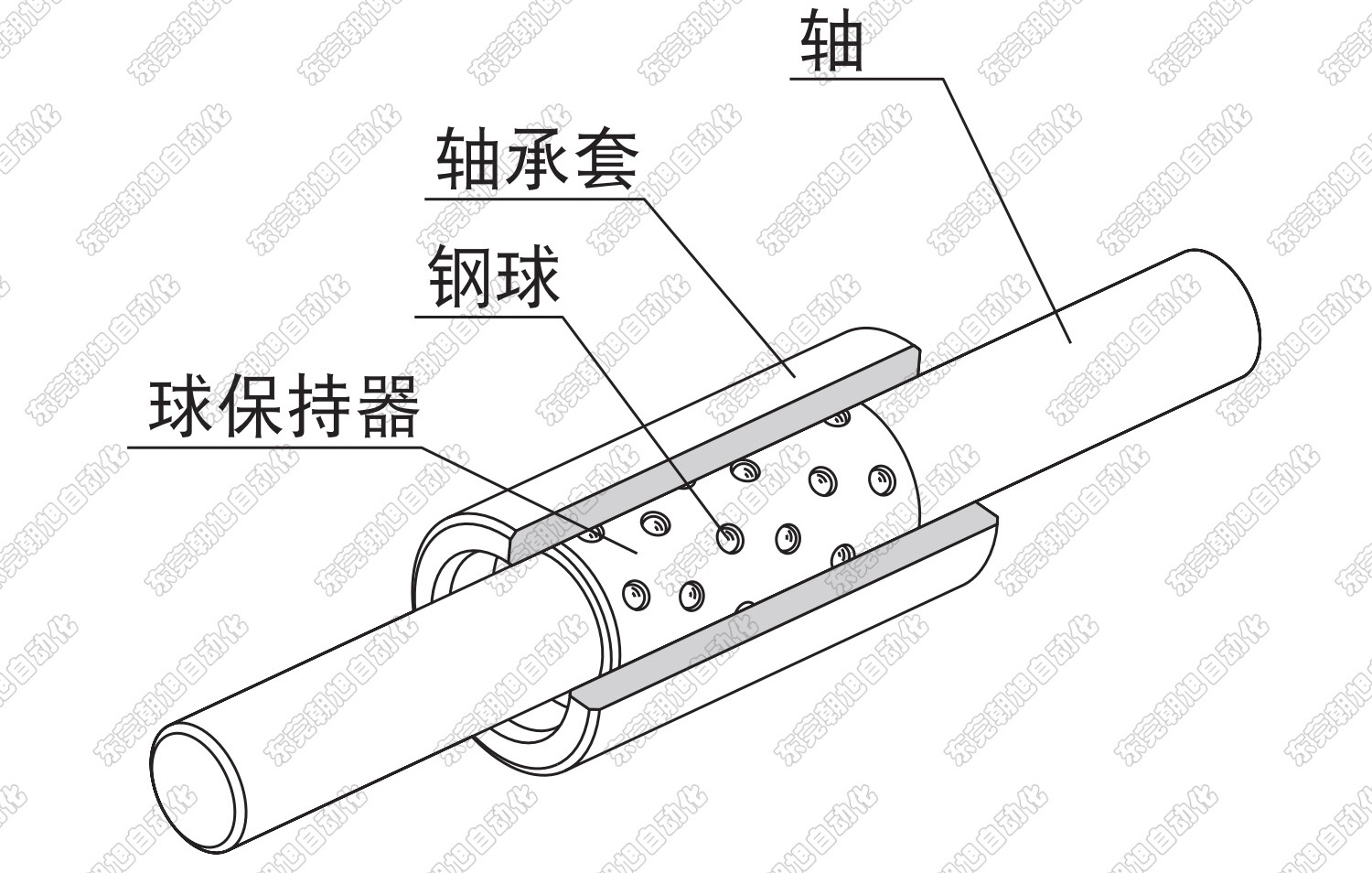

滚珠滑套常作为轴与导向体之间的承载件，而滚珠衬套保持器用于定位滚珠并保证滚珠之间的间距与布局一致，这些配套件共同决定了组件的运动平顺性与精度。选择时，请同时关注保持器材料与装配公差。

八、联系我们与采购建议

如果您正在评估微型滚珠衬套导向组件或需要配套的微型行程单元 MST型、微型直线旋转衬套、滚珠滑套或滚珠衬套保持器，建议提供以下信息以便快速选型：

• ○ 工作行程与运动形式（仅直线、仅旋转或复合）
• ○ 最大载荷与工作频率
• ○ 安装空间与接口尺寸
• ○ 工作环境（温度、湿度、是否有颗粒）
