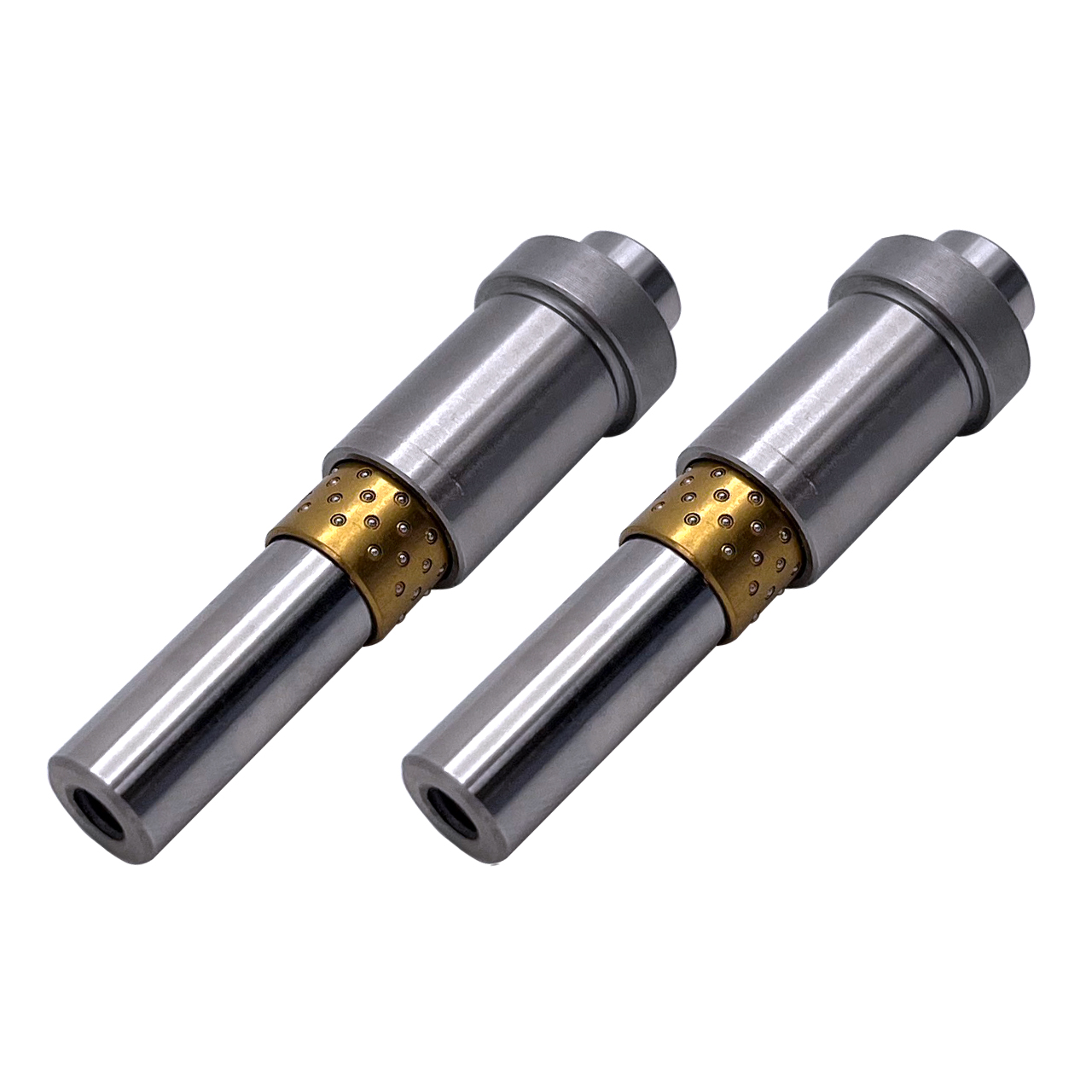

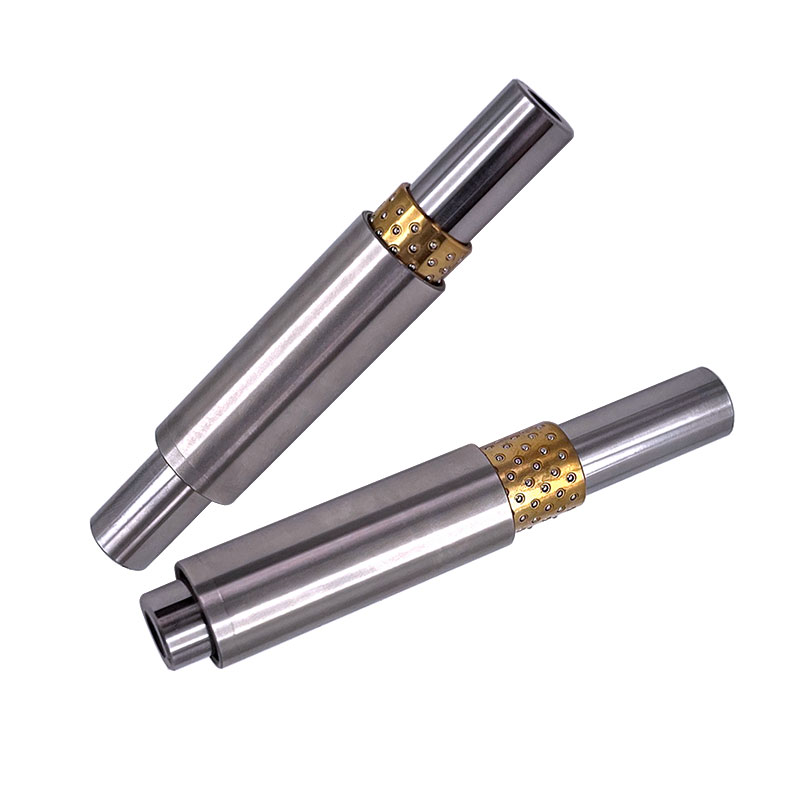

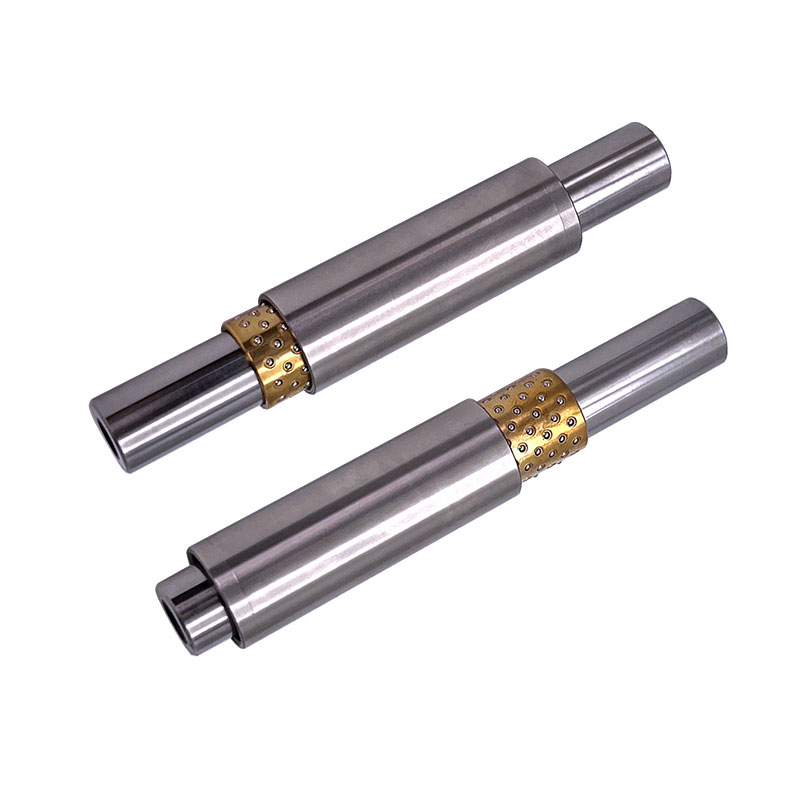

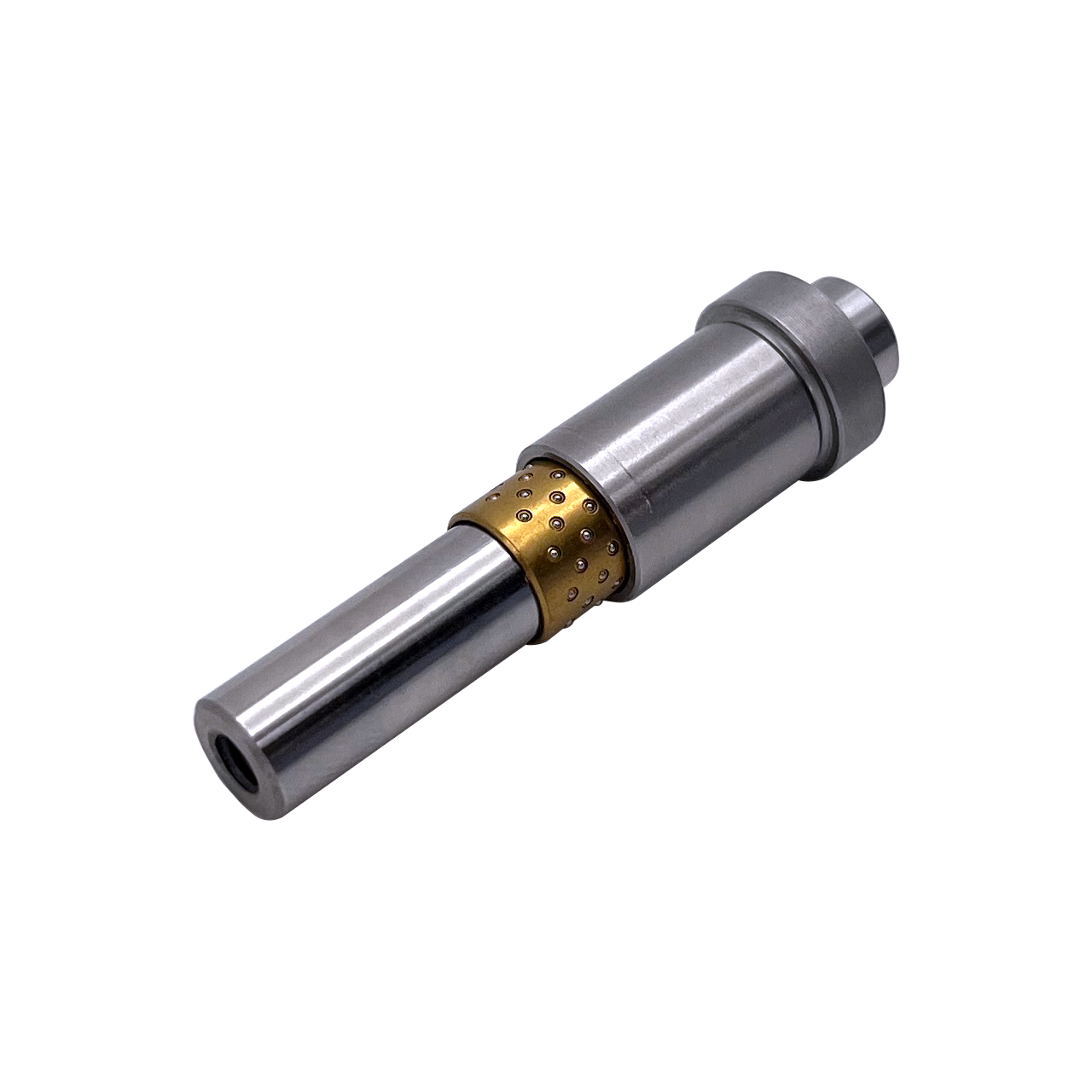

•超紧凑结构设计

通过减薄外筒壁厚并使用微型钢球，实现更小外径和更低断面高度。

•直线与旋转复合运动

在有限空间内同时实现旋转与轴向往复运动，减少机构复杂度。

•低摩擦滚动方式

采用滚动接触形式，启动阻力小，运动更平稳。

•适合空间受限场合

特别适用于微型机构、精密装配单元及紧凑型设备内部。

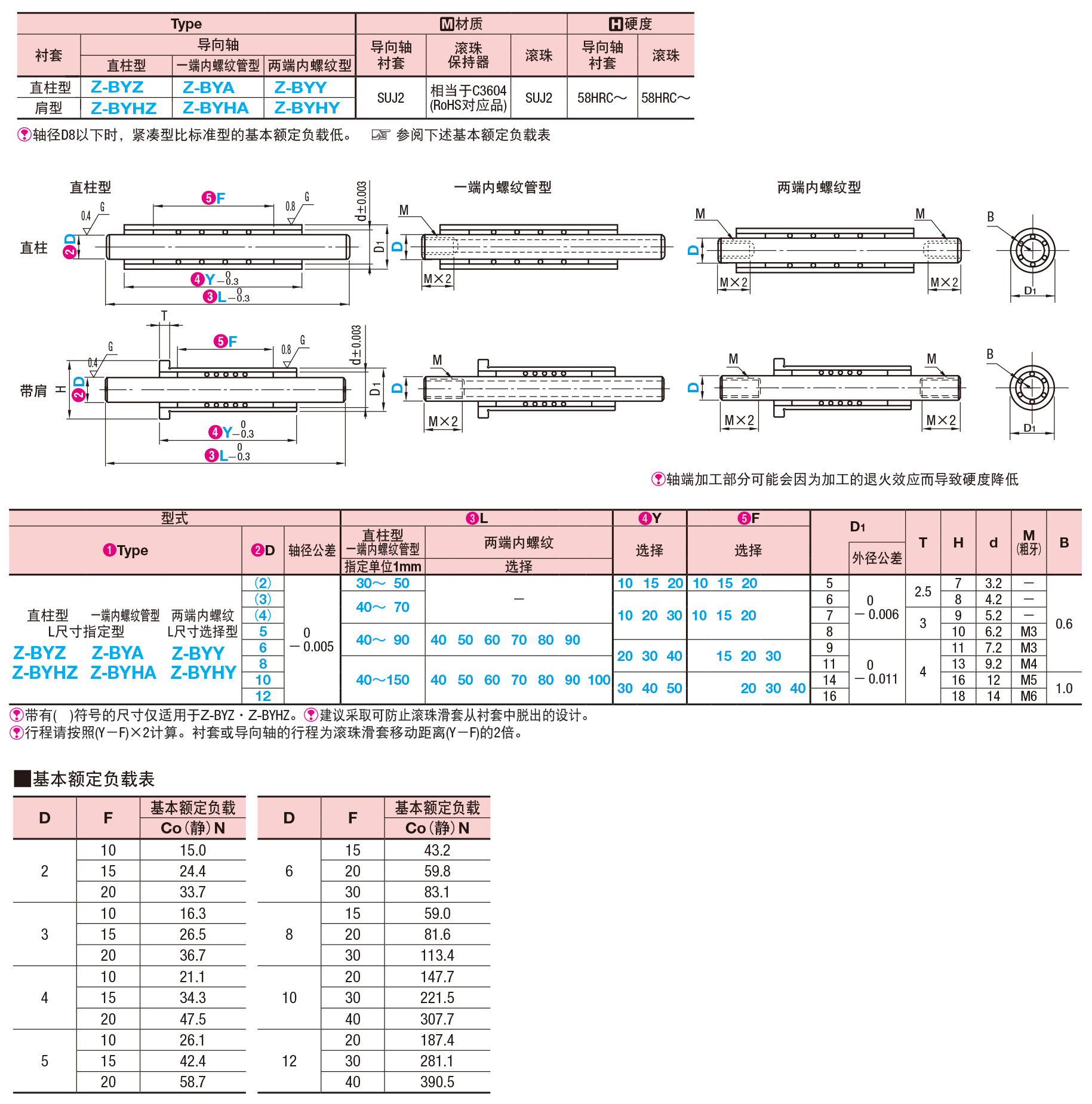

主要特征

• 采用小直径钢球，适合轻载、高灵敏度应用

• 非循环滚珠结构，滚珠不回流，摩擦阻力小

• 外筒壁厚更薄，整体重量更轻

• 适合对外径、安装高度有严格限制的设计

• 建议在设计中采取防止滚珠滑套脱出的结构措施

使用注意事项

1.配合说明

  紧凑型微型滚珠衬套因壁厚较薄，对配合精度更为敏感。外筒与轴承座孔建议采用间隙配合，避免压入装配对内径及运动性能造成影响。外筒、滚珠滑套及轴需选用相同分类标记的产品配套使用。

2.工作温度

  最高工作温度为 120℃，连续工作建议不超过 100℃。在接近上限温度条件下使用，请提前与朝旭技术人员确认适用性。

3.安装方式

  外筒固定可采用止动环或粘合剂进行轴向限位。

安装滚珠滑套时，建议先将其沿轴向预插入约一半行程，再完成整体装配，以确保位置准确。

4.轴的插入

  插入轴时应避免偏载、撬动及冲击，紧凑型结构对安装方式更为敏感。
