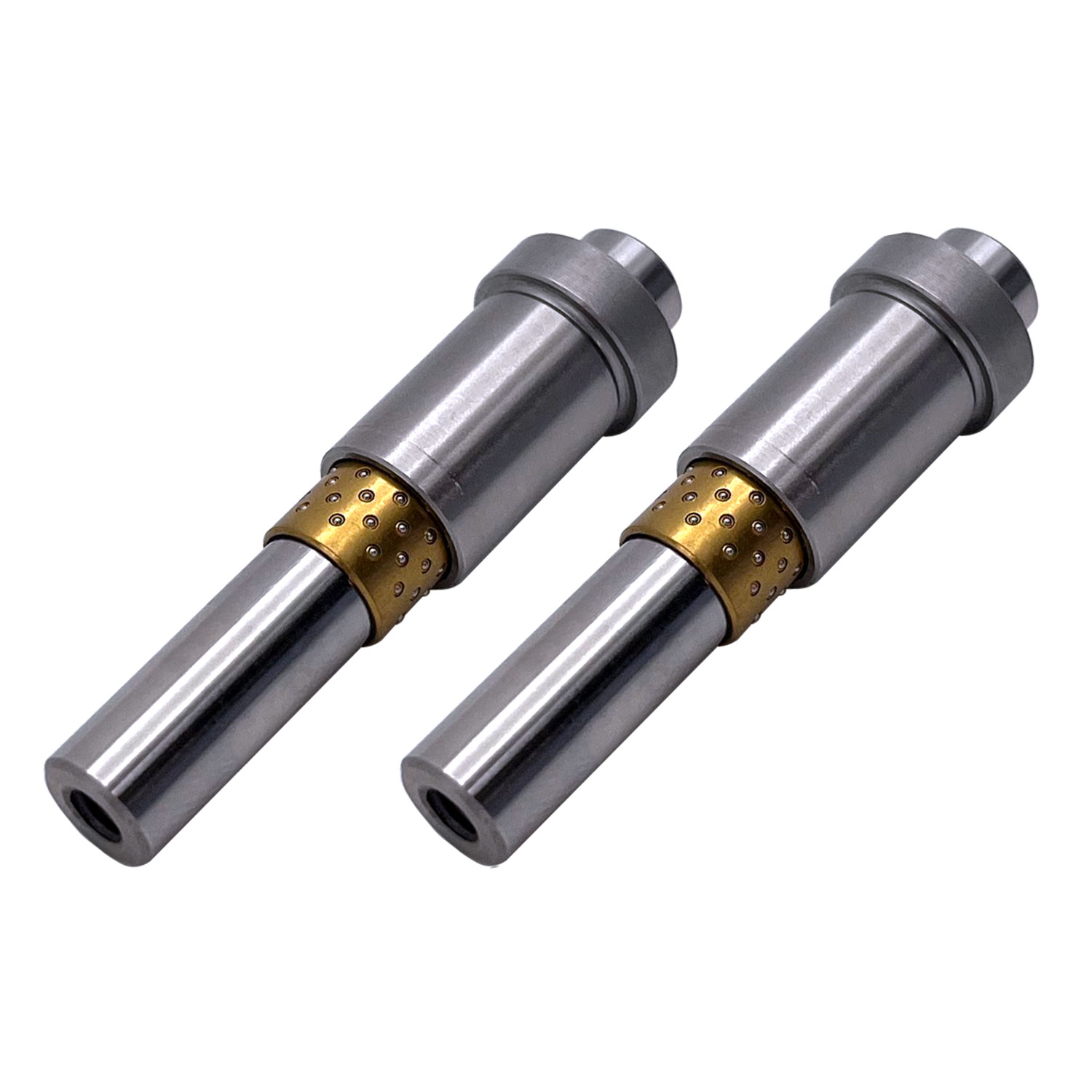

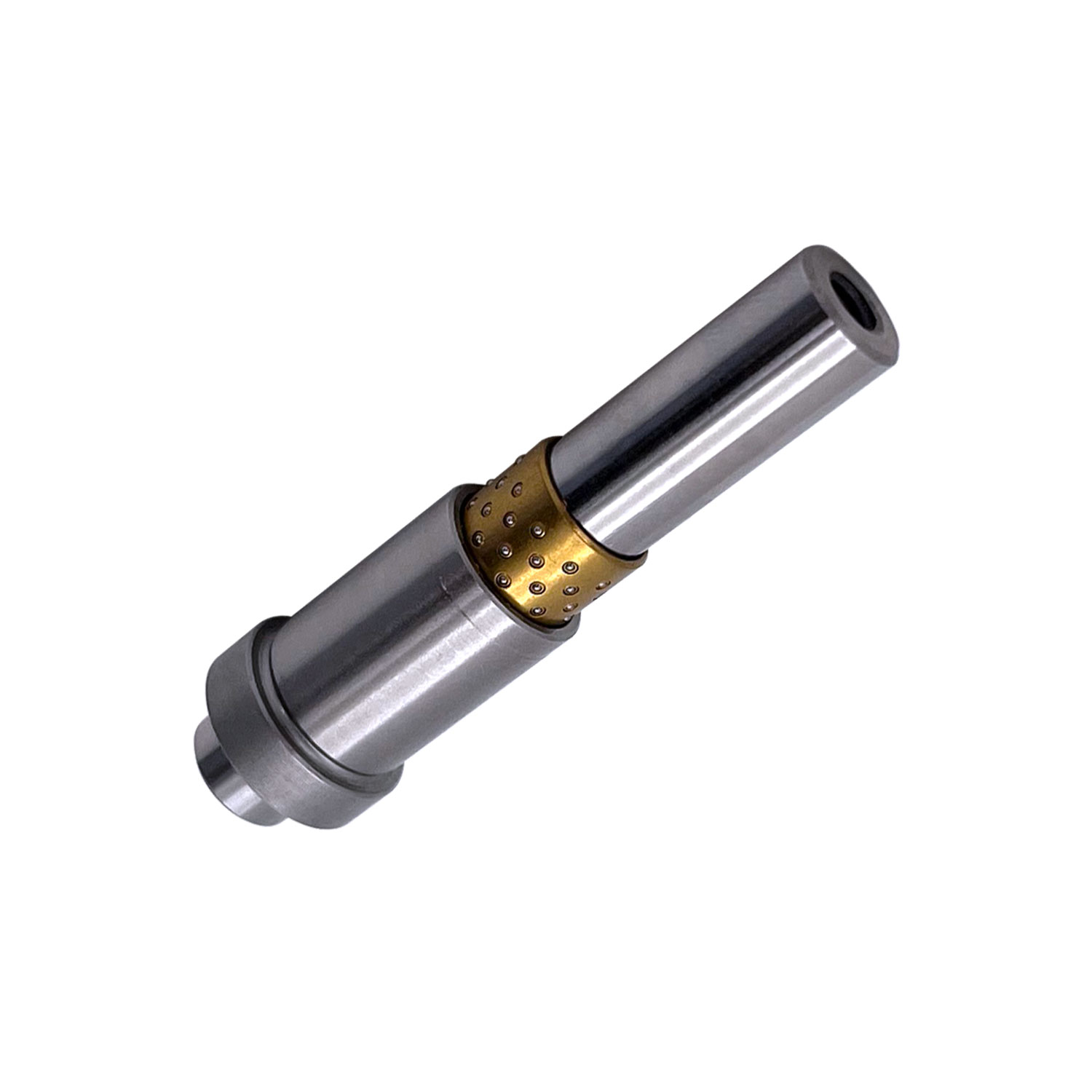

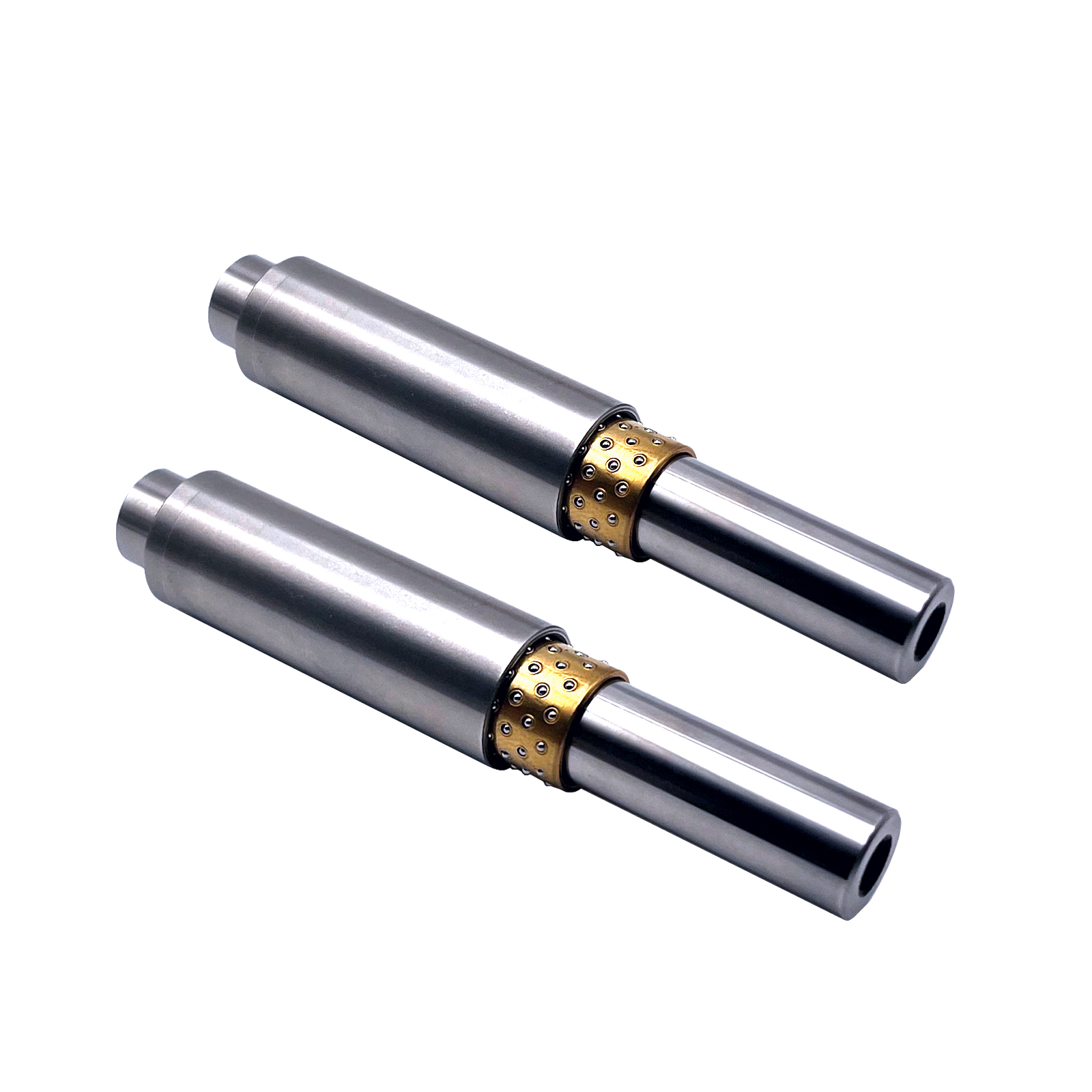

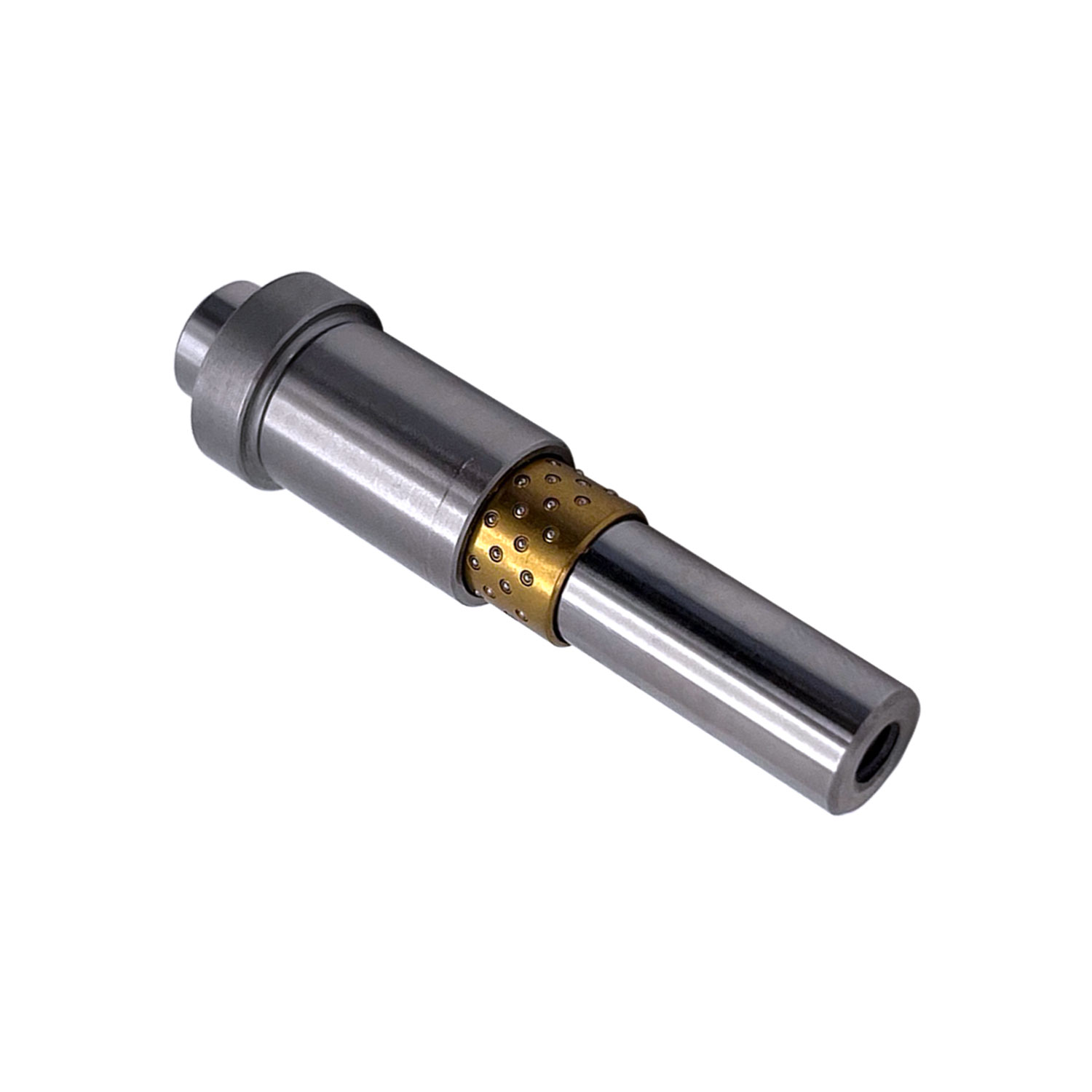

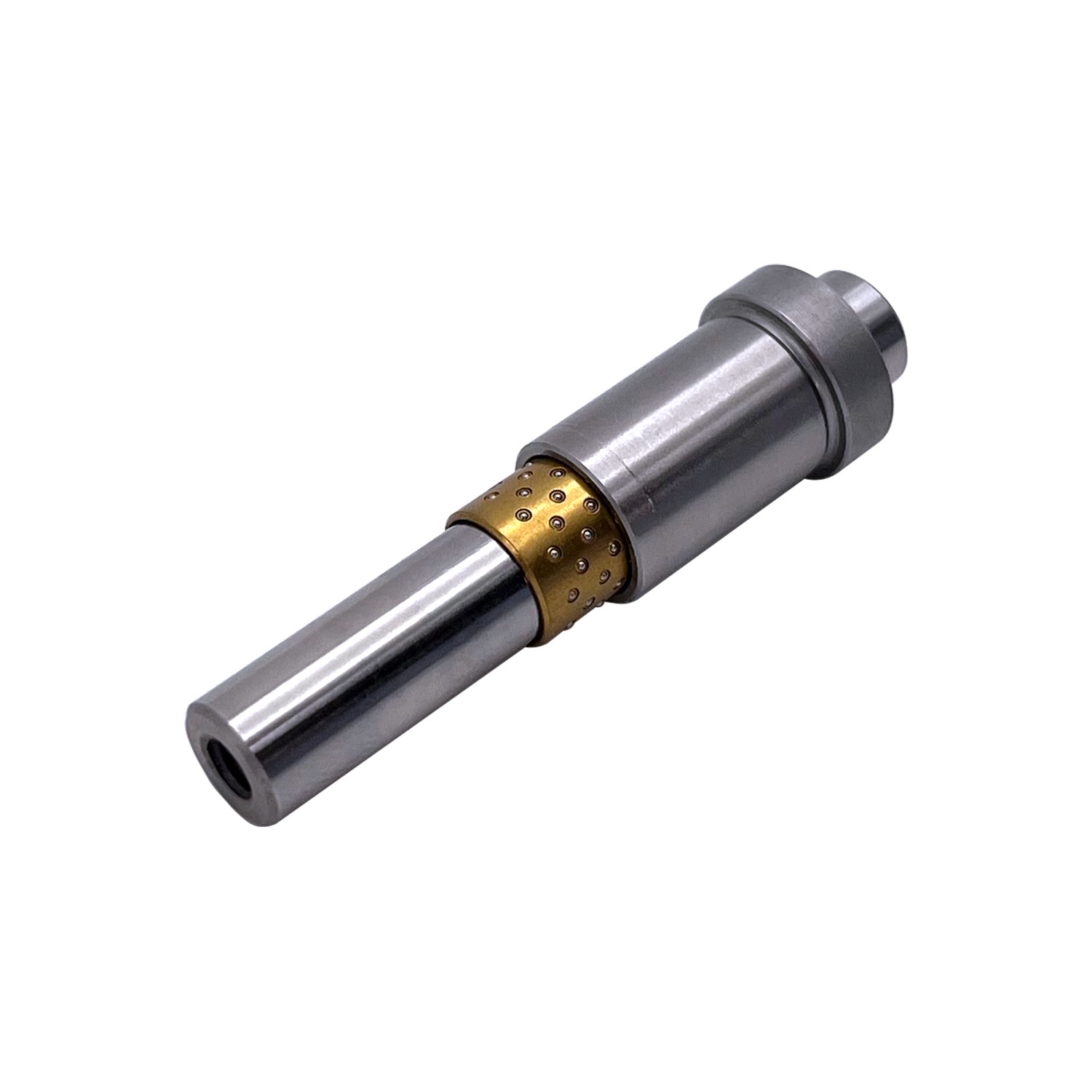

•直线与旋转复合运动

在同一组件内同时实现轴向直线往复与旋转运动，结构简单，功能集成度高。

•高精度滚动导向

外筒与轴均经过超精加工，配合高精度钢球，可获得稳定、可重复的运动精度。

•超小型结构设计

采用薄壁外筒及微型钢球结构，在有限空间内实现高性能导向。

•低摩擦、运动顺畅

滚动摩擦取代滑动摩擦，长期使用下仍能保持平稳、顺畅的运动状态。

主要特征

• 采用非循环滚珠结构，滚珠不回流，摩擦阻力极小

• 适合对振动、噪音和启动阻力要求较高的应用

• 预压状态可控，兼顾精度与运动顺滑性

• 建议搭配防脱结构设计，避免滚珠滑套意外脱出

• 适用于精密装配、微型机构及轻载工况

使用注意事项

1.配合说明

  为保证运动精度，微型滚珠衬套在设计上为轻微预压状态。外筒与轴承座孔建议采用间隙配合，避免压入造成内径变化。外筒、滚珠滑套与轴应选择相同分类标记的产品进行配套使用。

2.工作温度

  最高工作温度为 120℃，连续工作建议不超过 100℃。超过该温度条件下使用，请提前与朝旭技术人员确认。

3.安装方式

  外筒固定时可使用止动环进行轴向限位，或采用合适的粘合剂固定。

  安装滚珠滑套时，建议先沿轴向预插入约一半行程，有助于滑套准确就位。

4.轴的插入

  轴插入过程中应避免撬动和冲击，以防止滚珠及轨道面受损。
