金属型无油衬套简介

金属型无油衬套是一种采用金属材料作为基体，通过材料自身润滑性能或添加固体润滑材料，实现低摩擦运行的滑动轴承类零件。

在机械设备中，衬套主要安装在轴与安装孔之间，起到支撑、定位和减少摩擦磨损的作用。当轴与衬套发生相对运动时，接触面会产生摩擦并产生热量。如果摩擦热不能及时降低，会导致金属材料温度升高，出现磨损加剧、表面拉伤，甚至发生粘连和烧结，影响设备运行稳定性。

因此，降低摩擦系数、减少摩擦发热，是提高滑动轴承使用寿命的重要因素。

传统金属衬套通常需要依靠润滑油形成油膜，使轴与衬套之间由直接接触转变为油膜接触，从而降低摩擦阻力。而金属型无油衬套则通过材料结构设计，在不依赖持续供油的情况下实现润滑效果，减少维护频率。

金属型无油衬套的工作原理

摩擦力通常与摩擦系数和承受载荷有关。在相同载荷条件下，摩擦系数越低，运行过程中产生的摩擦热越少。

普通金属衬套主要通过外部添加润滑油，在轴与衬套之间形成润滑膜，降低接触摩擦。

金属型无油衬套则主要通过以下方式实现润滑：

利用固体润滑材料降低摩擦

部分金属型无油衬套采用铜合金、钢基等金属材料作为基体，并在摩擦面嵌入石墨、PTFE等固体润滑材料。

设备运行时，固体润滑材料会逐渐转移到轴表面，形成一层润滑膜，使轴与衬套之间保持较低的摩擦状态，从而减少磨损和发热。

这类产品通常称为固体润滑轴承，也是目前工业设备中应用较广的一类无油轴承。

利用含油金属材料进行润滑

部分无油衬套采用多孔金属材料，通过真空浸油工艺将润滑油储存在材料内部。

设备运行过程中，材料内部储存的润滑油会随着温度变化和摩擦作用逐渐释放，在摩擦表面形成润滑作用。

这种结构可以减少人工加油次数，适用于连续运行设备或不方便维护的位置。

金属型无油衬套的主要结构形式

金属型无油衬套根据基体材料、润滑方式以及结构设计不同，可以形成多种结构形式。其中，铜合金无油衬套是工业设备中应用较广的一类产品。

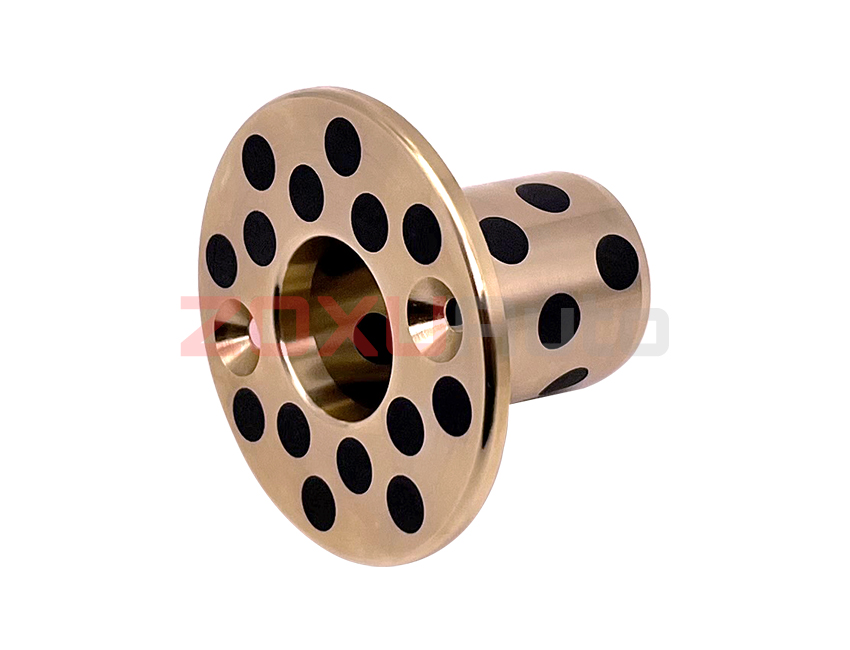

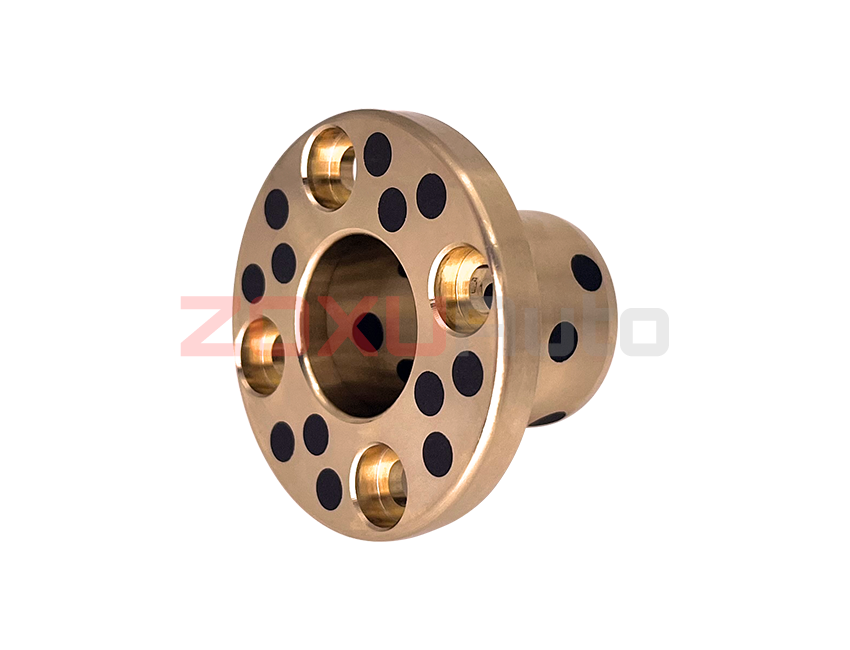

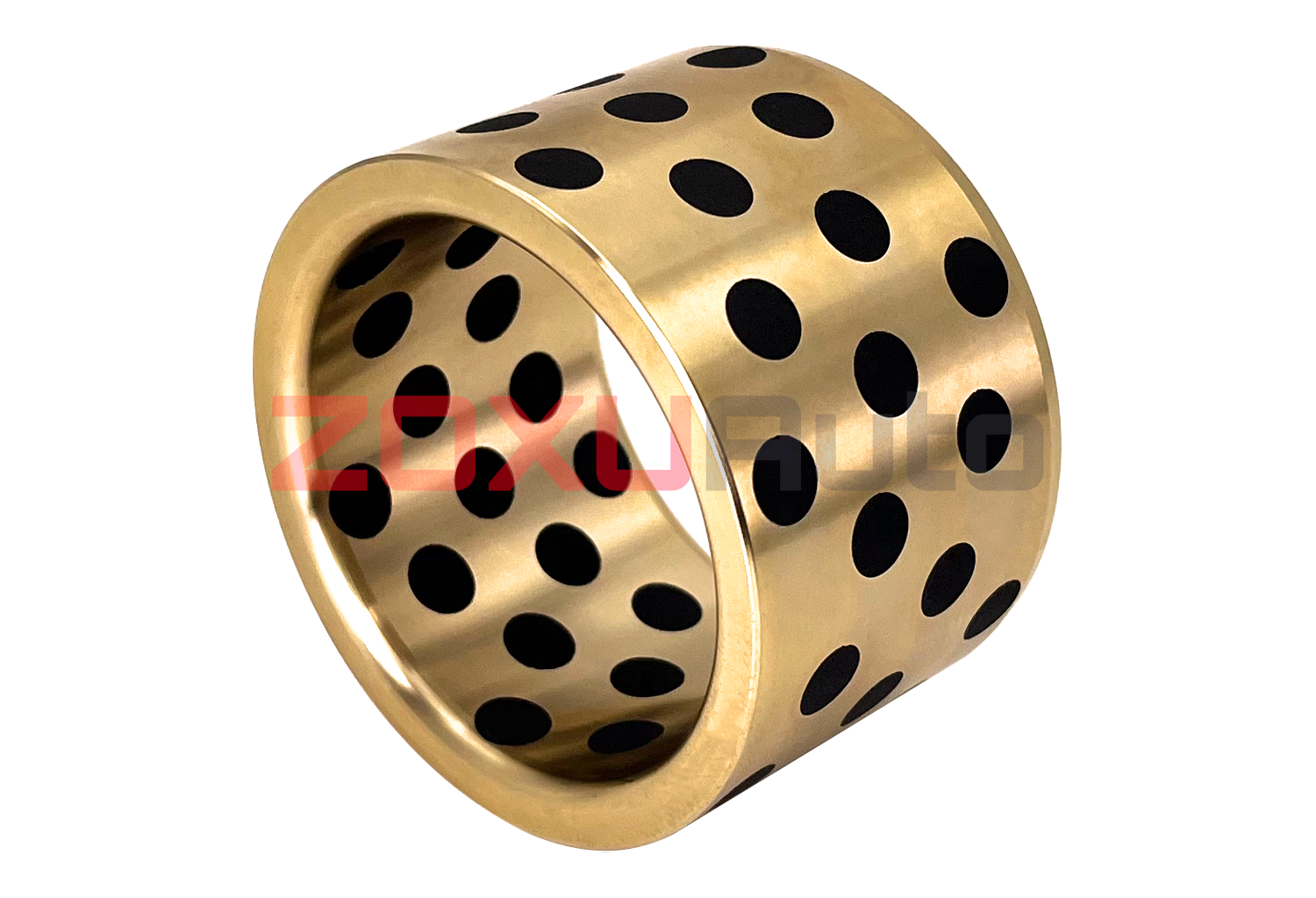

铜合金无油衬套（石墨铜套/JDB铜套/自润滑铜套）

铜合金无油衬套通常采用高力黄铜、青铜等铜合金作为基体，并根据使用要求在摩擦面加工孔槽，嵌入石墨或其他固体润滑材料。

设备运行过程中，固体润滑材料会逐渐释放并附着在轴表面，形成润滑保护膜，降低轴与衬套之间的摩擦，提高耐磨性能，实现少油或无油条件下运行。

根据结构形式和行业使用习惯，这类产品也常被称为：

• 石墨铜套
• JDB铜套
• 自润滑铜套
• 铜合金无油衬套

这些名称本质上都属于铜合金基体的固体润滑轴承产品。

铜合金无油衬套具有较好的承载能力、耐磨性能和适应性，常用于模具、自动化设备、注塑设备、工程机械等低速、高负载或不便维护的应用场景。

金属型无油衬套与普通衬套的区别

普通金属衬套依赖外部润滑系统，需要定期补充润滑油。如果润滑不足，容易造成摩擦增加、温升升高以及异常磨损。

金属型无油衬套通过自身材料结构实现润滑，在部分无法持续供油的环境中具有较好的适用性，例如：

1. 不方便安装油路或人工维护困难的位置。

2. 对油污控制有要求的自动化设备。

3. 低速、高负载、间歇运动等工况。

4. 需要减少设备停机维护时间的场合。

需要注意的是，无油衬套并不代表适用于所有工况。实际应用时，仍需要根据载荷、速度、温度、环境以及轴的材料和表面处理情况进行合理选型。

金属型无油衬套应用选型注意事项

为了保证无油衬套正常运行，选型和安装过程中通常需要关注以下几个方面：

1. 轴材料及表面硬度

轴的材质、硬度以及表面粗糙度会直接影响衬套的磨损情况。通常需要根据衬套材料选择合适的轴材和表面处理方式。

2. 配合间隙

轴与衬套之间需要保持合理的配合间隙。

间隙过小，运行时容易因热膨胀导致摩擦增加甚至卡滞；间隙过大，则可能影响设备运动精度和稳定性。

3. 负载与运动速度

不同结构的无油衬套具有不同的承载能力和允许速度范围，需要结合实际工作条件进行选择。

4. 使用环境

温度、粉尘、水汽、腐蚀性环境等因素都会影响衬套性能，需要选择适合的材料组合和润滑方式。

东莞朝旭提供金属型无油衬套及固体润滑轴承产品

东莞朝旭自动化科技有限公司专注于自动化零部件领域，提供无油衬套、自润轴承、固体润滑轴承、石墨铜套、JDB铜套、自润滑铜套、铜合金无油衬套等产品。

金属型无油衬套的应用效果与实际工况密切相关，不同设备在载荷、速度、温度、安装方式等方面存在差异。选型时需要结合具体使用条件，选择合适的材料和结构形式，以满足设备运行需求。
