无油衬套为什么需要与轴保持合理间隙？

无油衬套，也称自润轴承，是一种利用固体润滑材料实现低摩擦运动的滑动轴承。与传统需要定期加油的滑动轴承不同，无油衬套通过材料内部的润滑成分降低摩擦，适用于自动化设备、模具、工程机械等对维护要求较高的场合。

在实际应用中，无油衬套的内径与轴的外径之间必须保持合理的配合间隙。间隙过小，会导致轴运动阻力增加，甚至出现卡滞、发热等问题；间隙过大，则可能影响导向精度，产生晃动和运行不稳定。

因此，无油衬套与轴之间的间隙设计，需要综合考虑负载、运动速度、使用温度以及加工精度等因素。

一、无油衬套与轴的间隙对使用性能的影响

1. 间隙影响摩擦系数和运动顺畅性

无油衬套在工作过程中，轴需要在衬套内部进行旋转或往复运动。如果轴与衬套之间的间隙过小，接触压力会增加，摩擦阻力也会随之升高，导致运动不顺畅。

特别是在精密导向结构中，如果没有预留足够的配合空间，可能出现启动阻力增大、运动卡顿等情况。

合理的间隙能够保证轴与衬套之间形成稳定的滑动状态，使设备运行更加平稳。

2. 间隙过小容易产生摩擦热

一般情况下，当无油衬套与轴之间的间隙小于10μm时，由于接触面积增加，摩擦系数会明显升高，运行过程中产生更多摩擦热。

对于高速运动或连续工作的设备，过高的温升可能影响零件尺寸稳定性，甚至加速材料磨损。因此，在设计无油衬套结构时，不建议采用过小的配合间隙，而应根据实际工况合理选择轴径尺寸。

3. 树脂类无油衬套需要考虑热膨胀影响

不同材质的无油衬套，其热膨胀特性存在差异。

例如树脂类无油衬套、多层复合型自润轴承，其材料热膨胀系数通常明显高于金属材料。当设备长期运行导致温度升高时，衬套内径可能发生变化，从而影响与轴之间的配合间隙。

因此，在高温环境或连续运行设备中，需要根据制造商提供的材料参数，对安装间隙进行合理设计。

二、无油衬套间隙如何根据精度要求选择？

无油衬套内径尺寸通常按照一定公差范围进行加工，不同厂家产品标准可能存在差异。目前市场上多数无油衬套产品内径采用F7、G6等公差等级。

以常见F7内径公差的无油衬套为例，可根据实际应用需求选择不同轴径配合。

1. 普通使用及重载场合

推荐轴径：

d8

适用于：

• 模具导向机构
• 自动化设备支撑部位
• 低速重载结构

该配合方式能够保证足够运行间隙，提高承载能力和稳定性。

2. 普通使用及轻载场合

推荐轴径：

e7

适用于：

• 一般机械设备
• 低负载旋转结构
• 普通直线运动机构

在保证运动顺畅的同时，可以兼顾一定的导向精度。

3. 高精度导向应用

推荐轴径：

f8、f7、g6

适用于：

• 精密自动化设备
• 模具定位机构
• 对运动间隙要求较高的场合

需要注意的是，高精度配合虽然能够降低运动间隙，提高定位精度，但同时对加工精度、安装同轴度以及工作环境要求也更高。

三、轴的硬度和表面粗糙度对无油衬套寿命的影响

除了配合间隙外，轴的材质、硬度以及表面粗糙度同样会影响无油衬套的摩擦性能和使用寿命。

如果轴表面硬度不足，运行过程中容易产生磨损，使表面粗糙度增加，从而导致摩擦阻力升高。

通常建议：

金属型无油衬套

• 轴表面粗糙度：Ra 1.6μm以下
• 轴硬度：HB150以上

树脂型、多层复合型无油衬套

• 轴表面粗糙度：Ra 0.8μm以下
• 轴硬度：HB120以上

对于高速、高频运动场合，建议选择经过表面处理的轴，例如镀铬轴、淬硬轴等，以提高耐磨性和稳定性。

四、不同类型无油衬套的应用选择

根据材料结构不同，无油衬套主要包括金属型、复合型和树脂型等类型。

固体润滑轴承

采用固体润滑材料降低摩擦，适用于无法供油或不便维护的机械结构。

自润轴承、无油衬套

适用于自动化设备、模具、包装机械等需要长期稳定运行的场合。

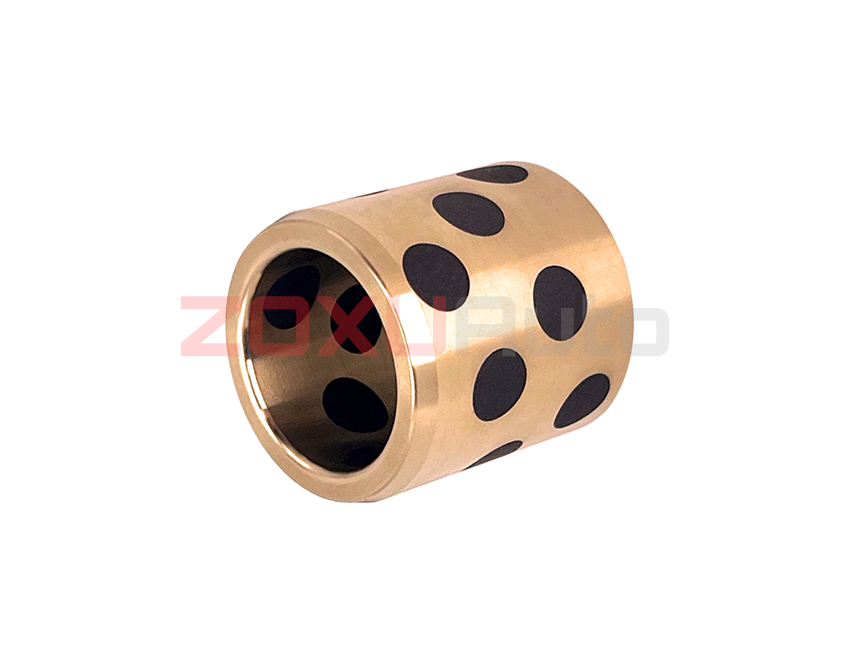

石墨铜套、JDB铜套、自润滑铜套

以铜合金为基体，通过镶嵌石墨等固体润滑材料，实现高承载、低维护运行，常用于重载、低速、间歇运动设备。

铜合金无油衬套

具有较好的承载能力和耐磨性能，适合工程机械、模具设备以及工业自动化领域应用。

不同结构的无油衬套，在承载能力、速度、温度环境和使用寿命方面存在差异，实际选型时需要结合设备工况综合判断。

五、东莞朝旭提供无油衬套选型及技术支持

无油衬套与轴之间的配合间隙，并不是越小越好，也不是越大越好，而是需要根据负载、速度、精度以及使用环境进行合理设计。

东莞朝旭自动化科技有限公司专注于固体润滑轴承、自润轴承及相关滑动轴承产品研发与应用，产品涵盖无油衬套、石墨铜套、JDB铜套、自润滑铜套、铜合金无油衬套等。

在实际应用过程中，可根据设备结构、运动方式以及使用条件，提供相应的产品选型建议，帮助客户合理匹配衬套与轴的配合关系，提高设备运行稳定性。
