什么是套筒轴承（自润滑轴承）？

套筒轴承，又称无油衬套、自润轴承、滑动轴承，是一种利用滑动摩擦实现导向和支撑的机械零件。它安装在轴与轴承座之间，通过轴与轴承内孔之间的相对滑动来完成旋转或往复运动，同时降低摩擦、减少磨损并延长设备使用寿命。

与滚珠轴承、滚柱轴承等滚动轴承不同，套筒轴承没有滚动体，而是依靠轴与轴承表面的直接接触进行运动。因此，它具有结构简单、承载能力高、抗冲击性能好、维护方便等特点，在自动化设备、模具、工程机械、矿山机械、食品设备等行业都有广泛应用。

对于需要长期免维护或不方便加油的工况，通常会选择具有自润滑性能的固体润滑轴承或铜合金无油衬套。

套筒轴承的工作原理

套筒轴承主要由轴和轴承组成。

设备运行时，轴在轴承内孔中滑动，轴承材料或内部润滑层能够形成低摩擦接触面，从而减少金属之间的直接磨损。

不同类型的套筒轴承，其润滑方式也有所不同，例如：

• 石墨镶嵌轴承利用石墨固体润滑剂持续释放润滑作用。
• PTFE复合轴承依靠PTFE自润滑层降低摩擦。
• 含油轴承利用内部储存的润滑油进行润滑。
• 普通铜套则需要定期添加润滑脂或润滑油。

对于长期无法维护、粉尘较多、高温或重载环境，一般更推荐使用石墨铜套、JDB铜套、自润滑铜套等固体润滑轴承。

套筒轴承有哪些优点？

相比滚动轴承，套筒轴承具有以下特点。

承载能力高

套筒轴承属于面接触结构，受力面积远大于滚动轴承，因此能够承受较大的径向载荷和冲击载荷，特别适用于低速重载工况。

例如工程机械支点、注塑机、压铸机、模具导柱等位置，通常都会采用铜合金无油衬套。

运行噪音低

由于没有滚珠或滚柱滚动，因此运行时不会产生滚动噪音。

对于医疗设备、自动化设备、包装设备等要求低噪音的应用，套筒轴承具有明显优势。

可实现免维护

采用PTFE、石墨等自润滑材料制造的套筒轴承，在正常使用条件下无需定期加油。

尤其是固体润滑轴承、石墨铜套、JDB铜套，能够长期保持稳定润滑，减少维护成本。

安装简单

套筒轴承通常采用过盈压入安装，不需要复杂的调整，安装效率较高，更适合批量生产。

抗冲击性能好

由于属于整体结构，没有滚动体，因此在受到冲击载荷时不易损坏，能够适应较恶劣的工作环境。

套筒轴承常见材料有哪些？

不同材料适用于不同工况，实际选型时需要综合考虑载荷、速度、温度及润滑条件。

铜合金套筒轴承

铜合金具有良好的耐磨性、导热性和机械强度，是目前应用广泛的一类。

常见产品包括：

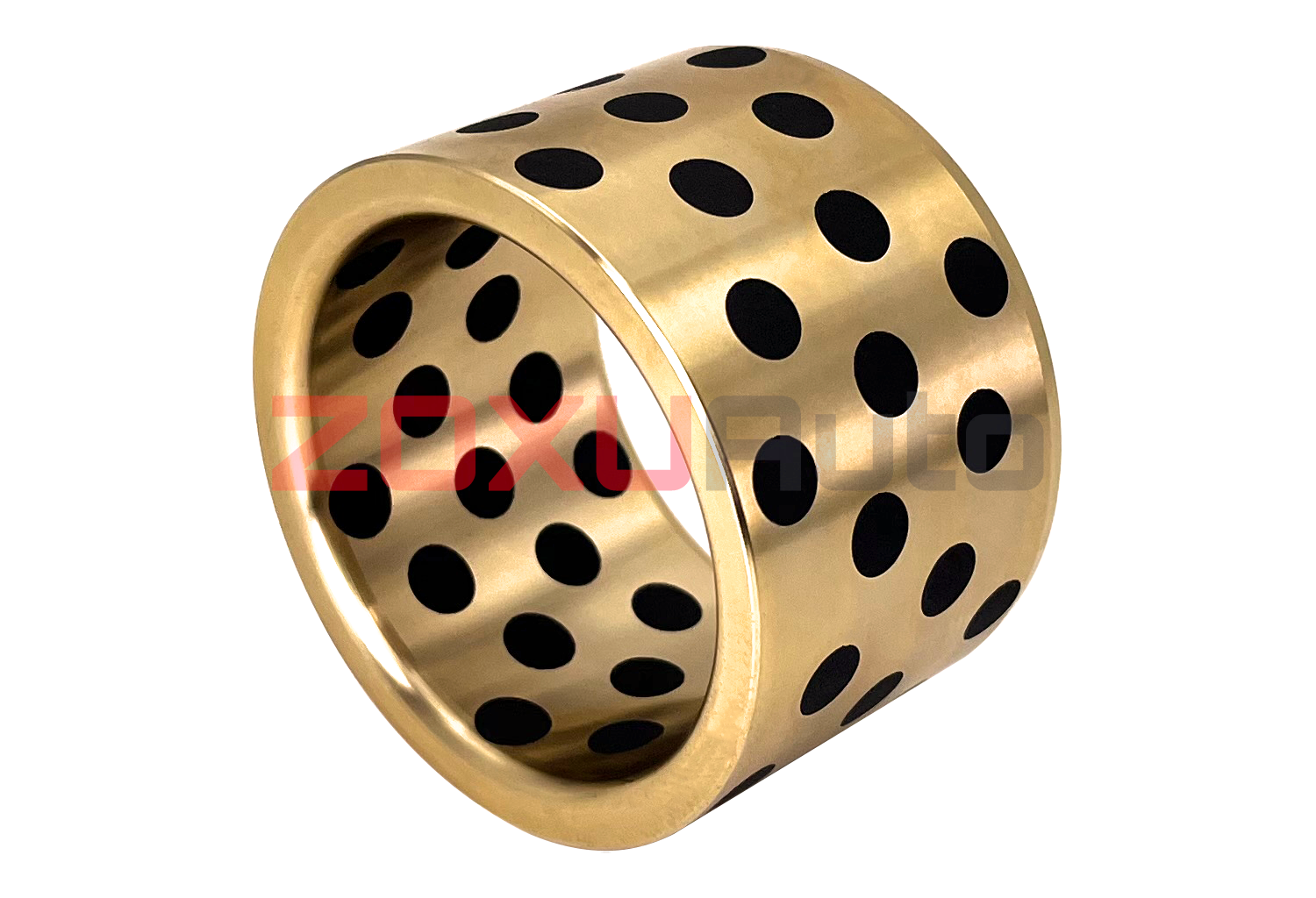

• 石墨铜套

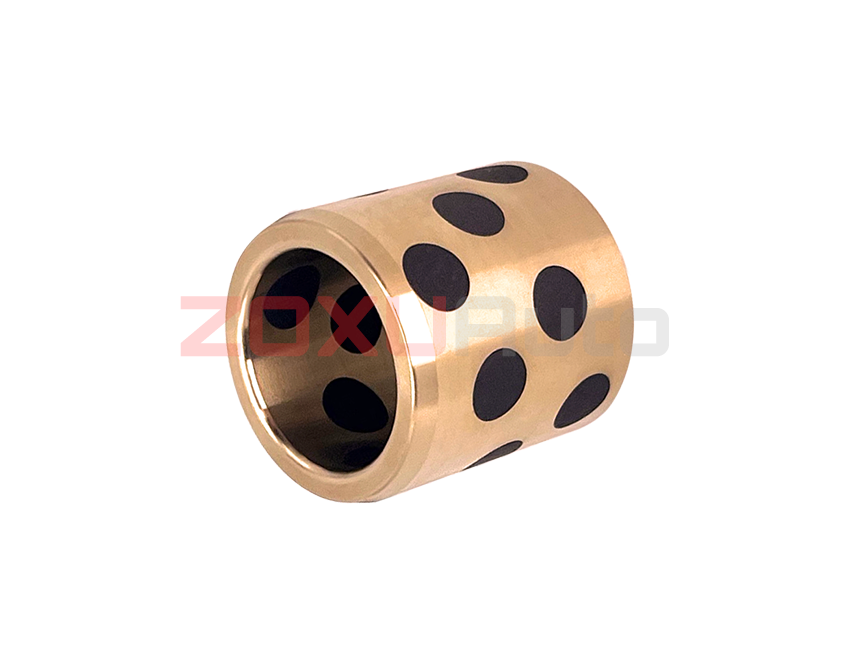

• JDB铜套
• 自润滑铜套
• 铜合金无油衬套

适用于重载、低速、高温及无法加油的工况。

双金属轴承

采用钢背加铜合金耐磨层结构，兼顾承载能力和耐磨性能。

广泛应用于农业机械、汽车底盘、工程设备等领域。

PTFE复合轴承

以钢板为基体，表面覆有PTFE自润滑层。

具有摩擦系数低、无需加油、耐腐蚀等特点，适用于自动化设备、办公设备、食品机械等行业。

含油轴承

通常采用粉末冶金烧结制造，内部具有大量微孔，可储存润滑油。

设备运行时释放润滑油，停止运行后重新吸收，适用于中低载荷、中低速度工况。

工程塑料轴承

采用POM、PA、PEEK等工程塑料制造。

具有重量轻、耐腐蚀、不生锈等特点，可应用于食品机械、医疗设备及化工设备。

套筒轴承常见结构类型

根据安装形式不同，套筒轴承主要分为以下两类。

圆柱套筒轴承

圆柱轴承是常见的结构形式，外圆和内孔均为直筒结构。

主要承受径向载荷，安装后与轴承座齐平，适用于各种旋转及直线导向机构。

法兰套筒轴承

法兰轴承在圆柱轴承基础上增加了一圈法兰。

法兰不仅方便安装定位，同时还能承受一定的轴向载荷，因此广泛应用于需要定位的设备结构中。

套筒轴承适用于哪些行业？

由于种类丰富，套筒轴承几乎覆盖所有机械行业，例如：

• 自动化设备
• 模具制造
• 工程机械
• 注塑设备
• 压铸设备
• 冶金机械
• 矿山机械
• 食品机械
• 包装机械
• 港口设备
• 水利设备
• 农业机械
• 新能源装备

其中，石墨铜套、JDB铜套、铜合金无油衬套主要用于重载、低速及高温工况；PTFE复合轴承则更多应用于高速、轻载及免维护场景。

如何选择合适的套筒轴承？

选型时建议重点关注以下几个方面：

1. 载荷大小，包括径向载荷和轴向载荷。
2. 运动速度，高速或低速工况对材料要求不同。
3. 工作温度，高温环境应选择耐高温材料。
4. 是否能够定期加油维护。
5. 工作环境是否存在粉尘、水汽或腐蚀介质。
6. 轴与轴承的配合间隙及安装公差是否合理。

只有综合考虑以上因素，才能选择更适合设备工况的套筒轴承，提高设备运行稳定性和使用寿命。

结语

套筒轴承是一类应用广泛的滑动轴承，通过降低摩擦和减少磨损，为设备提供稳定可靠的运动支撑。根据不同工况，可选择普通铜套、含油轴承、PTFE复合轴承以及石墨铜套、JDB铜套、自润滑铜套、铜合金无油衬套等不同产品，以满足重载、高温、低速、免维护等使用需求。

在实际选型过程中，应结合载荷、速度、工作环境、润滑条件及安装结构综合评估，而不是仅依据材料或价格进行选择。

东莞朝旭专注于各类固体润滑轴承、无油衬套、自润轴承、石墨铜套、JDB铜套、自润滑铜套、铜合金无油衬套等产品的研发与制造，可根据不同工况提供适合的产品选型建议，为自动化设备、模具制造、工程机械等行业提供可靠的滑动轴承解决方案。
