什么是自润滑轴承？

自润滑轴承是一种在运行过程中能够自行提供润滑作用的滑动轴承。与传统滑动轴承需要定期添加润滑油或润滑脂不同，自润滑轴承内部含有自润滑材料，在轴与轴承产生相对运动时，可以持续释放润滑成分，在摩擦表面形成润滑膜，从而降低摩擦和磨损。

由于使用过程中通常不需要频繁补充润滑剂，因此自润滑轴承也被称为免维护轴承、无油轴承、无油衬套或自润轴承。

需要注意的是，自润滑轴承并不是简单在轴承表面预先涂覆润滑脂。预润滑轴承是在出厂时加入润滑脂，随着使用时间增加，润滑脂会逐渐消耗，后续仍需要补充润滑。而自润滑轴承的润滑材料通常储存在轴承自身结构或材料内部，可以根据运行状态持续发挥润滑作用。

目前，自润滑轴承广泛应用于自动化设备、模具设备、工程机械、汽车零部件、冶金设备等领域，尤其适用于不便加油、维护困难、环境污染较大的工作场合。

自润滑轴承是如何工作的？

自润滑轴承的工作原理主要是利用轴承内部的润滑材料，在运动过程中逐渐转移到轴与轴承的接触面，形成稳定的润滑层。

当设备运行时，轴与轴承之间产生相对滑动，摩擦热和运动压力会促使润滑材料释放。例如：

• 油润滑型轴承通过材料内部储存的润滑油释放润滑；
• 固体润滑型轴承通过石墨、二硫化钼、PTFE等固体润滑材料形成润滑膜。

随着设备持续运行，润滑材料会不断补充摩擦表面，使轴承保持较低的摩擦状态。

这种结构减少了对外部润滑系统的依赖，特别适合空间狭小、无法定期维护或者要求长期稳定运行的设备。

自润滑轴承有哪些类型？

按照结构和润滑方式不同，自润滑轴承主要可以分为以下两大类：

一、复合型无油衬套

复合型无油衬套是一种采用多层复合材料制造的自润滑轴承。

其制造过程通常是先将钢板作为基体，在钢背表面烧结铜粉形成中间承载层，再复合PTFE等自润滑材料，而后经过卷制、整形加工成为轴套。

因此，复合型无油衬套属于烧结后卷制成型的复合材料轴承。

其典型结构一般包括：

1. 钢板基层 提供整体强度和尺寸稳定性。

2. 烧结铜粉层 提高结合强度，同时作为承载过渡层。

3. PTFE自润滑层 降低摩擦系数，提供长期润滑性能。

复合型无油衬套具有摩擦系数低、运动灵活、适合高速及往复运动等特点。

常见应用包括：

• 自动化设备滑动机构
• 模具导向机构
• 精密机械设备
• 汽车零部件
• 包装机械

常见产品名称包括：

• 复合型无油衬套
• DU轴承
• SF-1无油衬套
• PTFE复合轴承

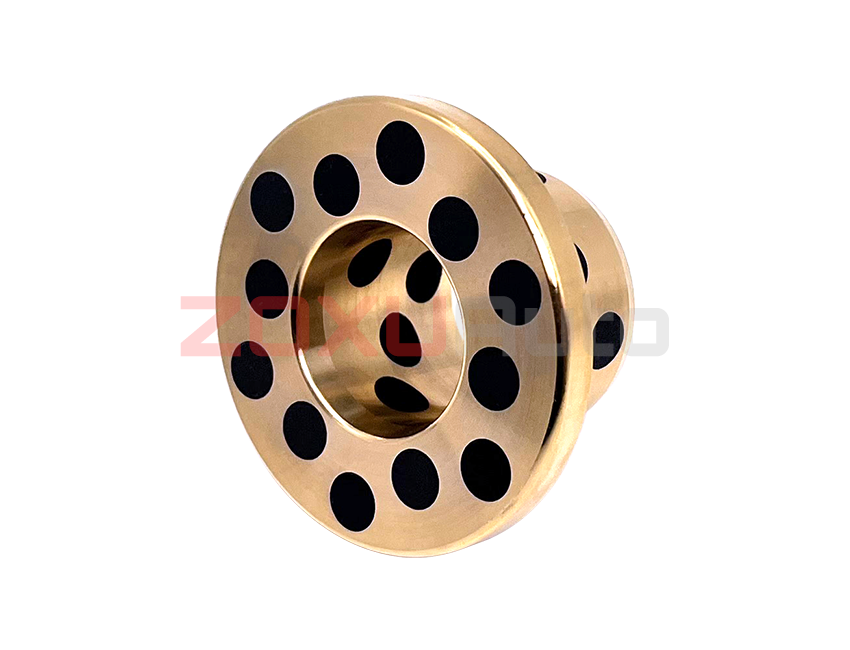

二、固体润滑轴承（石墨铜套/JDB铜套/铜合金无油衬套）

固体润滑轴承是自润滑轴承中的重要类型，其中应用较多的是铜合金镶嵌石墨结构。

行业中常见的名称包括：

• 石墨铜套
• JDB铜套
• 自润滑铜套
• 铜合金无油衬套
• 镶嵌石墨铜套

这些名称虽然叫法不同，但本质上属于同一种产品类型，即以铜合金为基体，通过镶嵌石墨等固体润滑材料制成的无油润滑轴承。

其制造方式通常是在铜合金基体上加工孔穴、槽孔，再将石墨等固体润滑材料镶嵌其中。

工作过程中：

轴与铜套产生相对运动；

石墨受到摩擦作用逐渐转移到轴表面；

在轴与轴承之间形成一层稳定的固体润滑膜；

从而降低摩擦，提高耐磨性能。

铜合金负责承受载荷，石墨负责提供润滑，两者结合使该类轴承具有较好的承载能力和耐磨性能。

石墨铜套（JDB铜套）的特点

石墨铜套属于典型的固体润滑轴承，适合一些普通润滑方式难以满足的应用环境。

主要特点包括：

1. 不需要定期加油

由于石墨储存在铜合金内部，可以持续提供润滑作用，减少人工维护。

2. 承载能力较高

铜合金具有良好的强度和耐磨性，适合低速、高负载工况。

3. 适应复杂环境

在高温、粉尘、水汽或者无法使用润滑油的环境中，固体润滑方式具有一定优势。

4. 适合低速摆动运动

例如工程机械销轴、模具导向、自动化设备转轴等应用中，石墨铜套能够满足长期稳定运行需求。

常见应用：

• 注塑模具
• 压铸模具
• 工程机械
• 自动化设备
• 冶金设备
• 重型机械连接部位

自润滑轴承与普通轴承有什么区别？

自润滑轴承属于滑动轴承，与滚动轴承的工作方式不同。

滚动轴承依靠钢球或滚子滚动减少摩擦，通常适合高速旋转场合。

自润滑轴承则通过轴与轴承之间的滑动运动工作，依靠润滑材料降低摩擦，更适合：

• 低速运行
• 往复运动
• 摆动运动
• 高负载环境
• 安装空间有限的结构

例如：

自动化设备中的直线运动机构，需要频繁往复动作，如果采用普通润滑轴承，需要定期补充润滑脂，而使用无油衬套或固体润滑轴承，可以减少维护工作。

自润滑轴承选型需要考虑哪些因素？

选择自润滑轴承时，需要结合实际工况，而不能只根据尺寸选择。

主要考虑以下因素：

1. 载荷

不同材料结构的轴承承载能力不同，需要根据实际径向载荷、冲击载荷进行选择。

2. 运动速度

高速运动通常更关注摩擦和温升，低速重载则更关注承载能力和耐磨性能。

3. 工作温度

高温环境通常更适合采用固体润滑轴承。

4. 工作环境

粉尘、水汽、腐蚀性环境会影响轴承寿命，需要选择合适材料。

5. 轴与轴承配合

轴径尺寸、表面粗糙度、硬度以及配合间隙都会影响实际使用效果。

东莞朝旭自润滑轴承产品介绍

东莞朝旭自动化科技有限公司专注于自动化零部件及自润滑轴承产品研发与应用，提供多种无油润滑解决方案。

主要产品包括：

• 固体润滑轴承
• 无油衬套
• 自润轴承
• 石墨铜套
• JDB铜套
• 自润滑铜套
• 铜合金无油衬套
• 套筒轴承

针对不同应用环境，东莞朝旭可根据设备负载、运行速度、温度条件、安装结构等因素，为客户提供合适的轴承选型建议。

自润滑轴承并非适用于所有工况，实际应用过程中仍需要结合设备运行条件进行综合评估，以保证轴承使用效果和运行寿命。

总结：

自润滑轴承通过内部储存或镶嵌润滑材料，实现无需频繁加油的运行方式。其中，复合型无油衬套采用烧结复合材料后卷制成型，适合低摩擦、高频运动场景；石墨铜套、JDB铜套、自润滑铜套、铜合金无油衬套则属于铜合金镶嵌石墨类固体润滑轴承，更适合低速、高负载及复杂环境应用。

了解不同类型自润滑轴承的结构特点和适用范围，有助于根据实际设备需求选择更加合适的产品。
