精密滚针导柱在精密模具中的应用与优势
发布时间：2025-09-17
在精密模具制造中，导柱作为模具的重要定位与导向部件，直接关系到模具的精度与使用寿命。其中，精密滚针导柱凭借其高刚性、高精度和低振动等特点，已逐渐成为模具行业的主流选择。
什么是精密滚针导柱

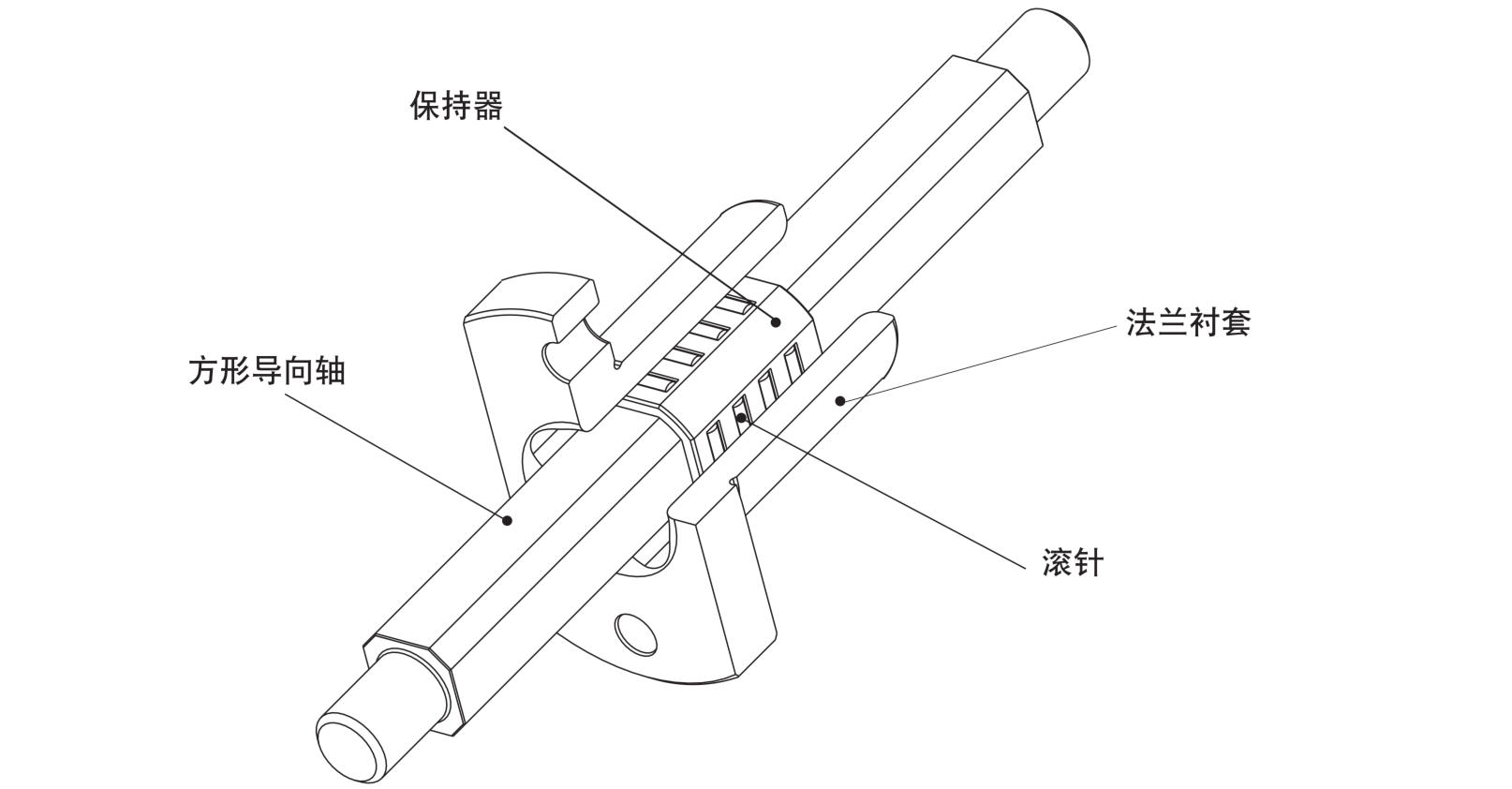

精密滚针导柱，也被称为高刚性滚针导向组件、滚针导柱组件、精密滚针导柱组件等。它通常由四方形导柱、方向保持架、高精度滚针以及法兰衬套组合而成。相比传统的球形导轨，滚针导柱通过滚针与导柱之间的线接触设计，能够实现更高的刚性与更稳定的导向效果。
精密滚针导柱的主要特点
-
1. 高刚性 传统球导柱多为点接触，刚性有限，而精密滚针导柱采用线接触设计，并配合高精度宽滚针，实现了比传统球形导柱高出十倍以上的刚性。这种结构特别适合承受冲压模具中高负荷及偏载工况。
-
2. 低振动 高刚性往往容易带来较高的摩擦和振动，但精密滚针导柱通过合理设计，在保证刚性的同时实现了低预压。滚动过程平稳顺畅，使模具开合过程中的振动控制在极低水平，提升了模具运行的稳定性。
-
3. 高精度 高刚性与低振动的结合，让精密滚针导柱具备出色的直线性。与常见的滚珠导柱相比，其重复定位精度提升了三倍以上。在模具开合的X、Y方向定位过程中，能够将重复精度控制在0.5微米以下，有助于确保产品的一致性与高品质。
应用场景与价值
精密滚针导柱广泛应用于精密模具用外导柱，是模具结构中的核心部件之一。其在模具中的价值主要体现在：
-
○ 支持亚微米级冲切精度：确保模具加工过程中产品尺寸精度稳定。
-
○ 提升产品合格率：降低不良率，减少返工和废品损耗。
-
○ 延长模具寿命：滚针导柱结构减少了摩擦与磨损，使模具的再研磨周期显著延长。
-
○ 提高再组装重现性：在模具维修或拆装后，依旧能保证极高的重现精度。
-
○ 适应偏载工况：在连续模或全长较长的模具中，即使存在偏载，依旧能保持模具板间的高平行度。
尤其是在汽车零部件、电子器件、半导体冲压件等对精度要求极高的领域，精密滚针导柱的优势得以充分体现。
如何选择合适的精密滚针导柱
目前市面上常见的产品类型包括：
-
○ 精密滚针导柱
-
○ 滚针导柱组件
-
○ 精密滚针导柱组件
-
○ 高刚性滚针导向组件
-
○ 带法兰型高刚性滚针导向组件
-
在选型时，应结合模具的具体应用环境、负载大小、使用频率以及维护周期等因素，选择合适的型号与规格。
在实际应用中，建议参考专业供应商，例如东莞朝旭自动化科技有限公司，该公司在模具零部件领域具有丰富的经验和完整的产品系列，能够为客户提供可靠的精密滚针导柱解决方案。
