FZ钢球保持架与滚珠衬套全面解析

什么是FZ钢球保持架？

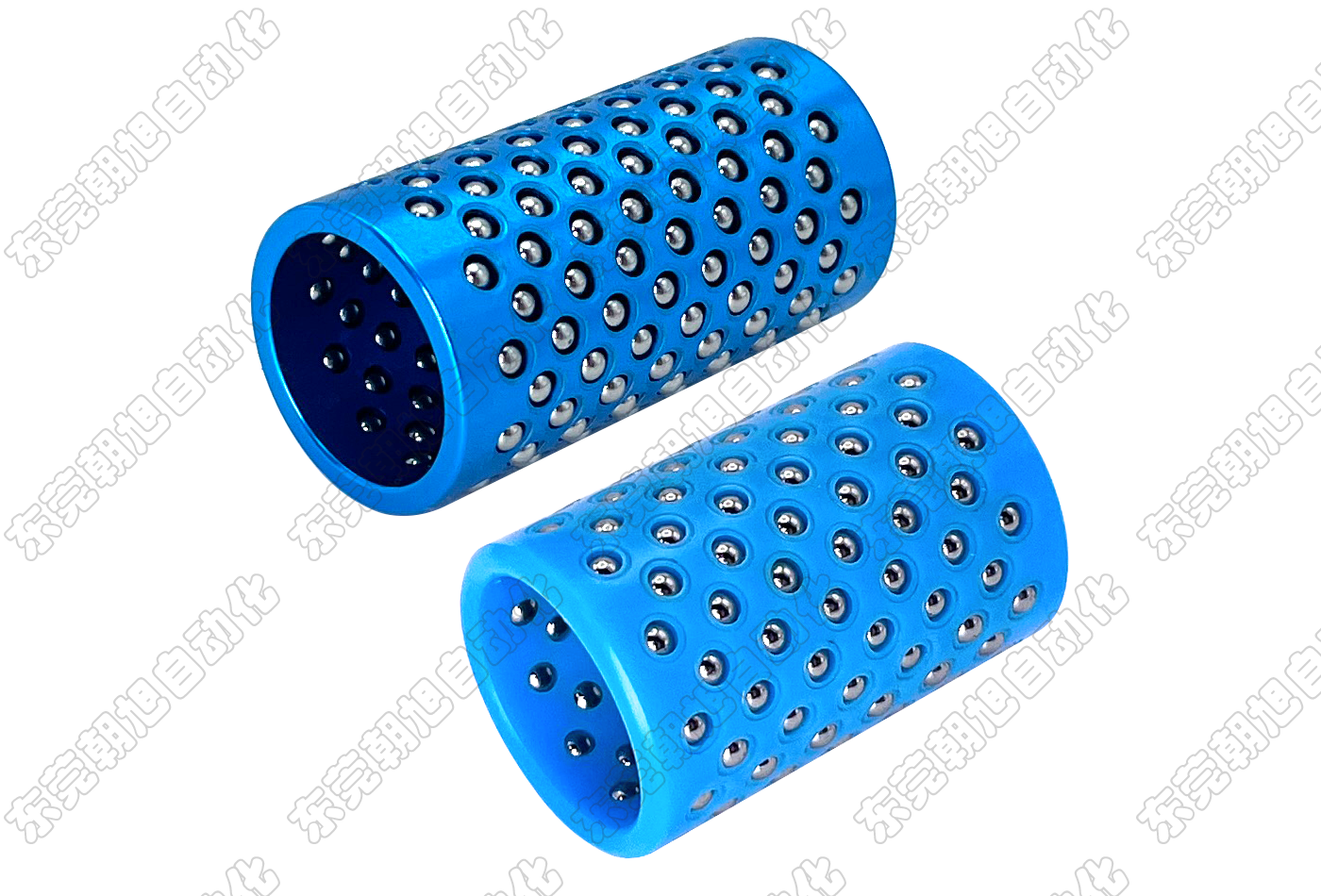

FZ钢球保持架是一种高精度的滚动导向组件，常用于既有旋转又有直线运动的机械系统中。 其结构由保持圈与嵌入其上的滚动钢球组成，根据基体材料不同，分为三种类型：

• ○ FZH（铜基）钢球保持器：以铜合金为基体，耐磨性能优异、导热性好，适合高负载场合。
• ○ FZL（铝基）钢球保持器：采用硬铝合金，重量轻、刚性强，适用于高速运行设备。
• ○ FZP（树脂基）钢球保持器：以POM工程塑料为主，摩擦系数低、噪音小、免维护。

保持架外圆经过精密加工，形成排列有序的孔穴，每个孔内镶入高强度轴承钢球。 采用沟槽圆周锁球工艺，有效解决了传统锁球易脱落的难题。 孔底的90°止口设计使钢球能在孔内自由转动而不脱落。 由于钢球直径略大于保持圈壁厚，工作时钢球微微高出内外圆表面，直接与配合的轴与孔接触，从而实现高精度的滚动导向。

FZ钢球保持架的主要优势

1. 高精度与低摩擦

传统孔轴配合存在间隙且摩擦系数较高，而使用FZ钢球保持架后， 轴与孔之间通过钢球形成微量过盈配合，使滚动摩擦取代滑动摩擦。 这不仅降低了能量损耗，也显著提升了运动平稳性和定位精度。

2. 使用寿命长，维护成本低

FZH、FZL、FZP钢球保持器在无油或少油条件下仍可稳定运行。 钢球与基体间摩擦极小，磨损轻，设备运行寿命大幅提升，几乎无需频繁维护。

3. 适用范围广，兼容性强

无论是旋转、直线或复合运动，FZ钢球保持架都能轻松应对。 特别适用于冷冲模滚动模架、高精度机床、模具制造、自动化设备等高精度要求场合。

FZ钢球保持架的典型应用领域

FZ钢球保持架及各类滚珠衬套产品已广泛应用于多个行业中：

• ○ 冷冲模及滚动模架，用于提升模具导向精度与稳定性；
• ○ 数控机床及机床附件，提高定位精度与滑动灵活度；
• ○ 汽车模具及自动化装配线，降低摩擦、提升使用寿命；
• ○ 半导体、光伏、医疗等高精度设备，实现平稳的轴向与径向运动。

相关配套产品介绍

在实际应用中，FZ钢球保持架通常与 钢球衬套、滚珠衬套、钢珠衬套、 钢珠滑套、滚珠滑套、钢球套、 滚珠套、钢珠套等配合使用， 共同构成高精度的滚动导向系统。 这些组件广泛应用于自动化设备、汽车模具、锂电制造线和光伏行业， 是传统轴套与滚动轴承之间的重要技术桥梁。

如何选购FZ钢球保持架与滚珠衬套

在选购钢球衬套、滚珠衬套、 钢珠衬套、FZ钢球保持架、 FZL钢球保持器、FZP钢球保持器、 汽车模具钢球保持架、滚珠滑套、 钢珠滑套等产品时，应重点关注产品的加工精度、 材料稳定性与供应商的技术实力。

东莞朝旭自动化科技有限公司长期专注于无油衬套、钢球保持架及高精密导向组件的研发与生产， 产品广泛应用于自动化生产线、汽车制造、光伏、半导体及医疗行业。 公司可根据客户需求提供图纸定制与非标设计方案，满足不同工况要求。

结语

FZ钢球保持架凭借高精度、低摩擦、耐磨损等优势， 正逐渐成为高端设备中不可或缺的核心部件。 无论是FZH铜基、FZL铝基还是FZP树脂基保持架，都能在不同工作环境中提供高效支持。 如需了解更多钢球保持器、滚珠衬套或相关产品的技术信息， 欢迎联系东莞朝旭自动化科技有限公司获取详细资料与选型指导。
