无油衬套的配合间隙与安装公差详解

在自动化设备、工程机械以及汽车生产线等行业中，无油衬套因其自润滑、免维护、低噪音等特点被广泛应用于各种运动机构。为了保证设备运转平稳可靠，合理选择无油衬套与轴、轴承座之间的配合间隙及公差十分关键。

一、无油衬套与轴的配合关系

在设计中，无油衬套与轴通常采用间隙配合，这种方式可以确保轴在衬套内自由旋转或滑动，同时为润滑油膜或固体润滑材料（如石墨）提供空间，防止因热膨胀或偏差导致卡滞。

常见无油衬套的内径公差一般为 F7、E7 或 G6 等级，不同应用场景可选用不同的轴公差：

高负载工况：推荐轴公差为 d8；
中低负载或中速运行：推荐 e7；
高精度或低摩擦运动场合：推荐 f7 / f8；
间歇运动或微摆运动：可选用 g6。

合理的配合间隙能有效降低摩擦热与磨损，提高铜合金无油衬套、自润滑铜套及无油自润滑轴承的使用寿命。

二、轴套与轴承座的配合要求

轴套与轴承座之间一般采用过盈配合。装配时，通常通过压入或轻锤装配的方式，使轴套牢固固定在座孔中，防止运行中产生松动或相对位移。

推荐的轴承座孔公差为 H7。这种配合方式能在安装时提供稳定的过盈量，同时便于拆卸与维护，保证设备长期运行的精度与可靠性。

三、不同材质无油衬套的类型与特点

根据工况环境及使用要求，不同材质的无油衬套各具特性。以下为常见类型与应用场景：

1. 铜合金类无油衬套

以高力黄铜或锡青铜为基体，嵌入石墨固体润滑剂，耐磨性高，适用于高负载、低速运动的机械结构，如模具导向机构、工程机械关节等。

2. 石墨铜套与铜合金耐磨套

具备优异的抗咬合性能，常用于重载、冲击载荷环境。石墨铜套在干摩擦条件下仍能保持良好的润滑效果。

3. 自润滑铜套与自润滑导套

免维护结构，适合连续运转的自动化生产线、传动设备及输送装置。其自润滑特性可显著降低维护频次。

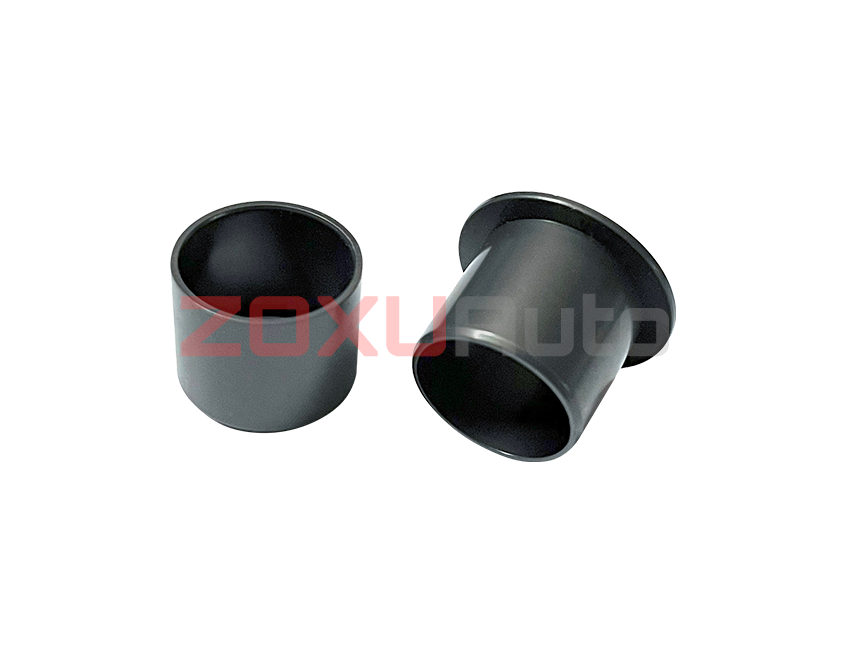

4. 干式无油衬套与树脂无油衬套

采用聚合物基材制成，适用于清洁、无油环境，如医疗设备、食品包装机械、光伏及新能源生产设备。

5. 铸件无油衬套与青铜铸件无油衬套

结构稳定、强度高，适用于大型设备、重负载机械及模具导套结构。

6. 高精度型与组件类无油衬套

包括高精度型无油衬套、无油衬套组件及铸铁无油衬套等，广泛应用于高精度定位系统与导向组件中，保证运行平稳、噪音低、精度高。

四、安装与使用建议

在装配无油衬套时，应注意以下要点：

确保安装孔表面清洁、无毛刺或杂质；
装配过程中避免敲击衬套内壁，防止损伤内径精度；
针对高温工况，应根据材料热膨胀特性适当调整配合间隙；
间歇或微动机构建议选用含石墨或 PTFE 自润滑结构的型号。

五、无油衬套选型与采购建议

在选择无油衬套产品时，应综合考虑载荷、速度、温度、润滑条件及使用环境等因素。不同类型的无油衬套，如铜合金无油衬套、石墨铜套、铜合金耐磨套、自润滑铜套、自润滑导套、无油铜套、无油自润滑轴承、无给油衬套、青铜铸件无油衬套、干式无油衬套、树脂无油衬套、铸件无油衬套、高精度型无油衬套、无油衬套组件、铸铁无油衬套，各有适用范围。
